ТАН28-127/220-50
Единичный экземпляр | 24.09.2024, 22:34:34
ЦЕНА розничная: 900руб

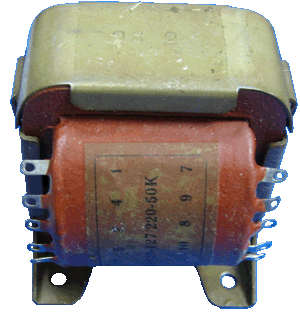

Трансформатор сетевой ТАН28-127/220-50 анодно-накальный. Выполнен на броневом сердечнике. Предназначен для питания анодных и накальных цепей радиоламп.

Основные характеристики ТАН28-127/220-50:
  • Сердечник: ШЛ20х32
  • Мощность: 60 Вт
  • Ток первичной обмотки: 0,6/0,35 А
  • Масса: 1,7 кг
Напряжения обмоток ТАН28-127/220-50:
Выводы Напряжение Ток
1-5
(2-4 соединить)
 220В (сеть) 0,35А
1-2, 4-5 110В
2-3, 5-6 7В
7-8 56В 0,16А
9-10 56В 0,16А
11-12 40В 0,2А
13-14 40В 0,2А
15-16 16В 0,2А
17-18 16В 0,2А
19-20(21) 5(6,3)В 1,6А
22-23(24) 5(6,3)В 1,6А

Трансформатор ТАН28-127/220-50 имеет восемь вторичных обмоток (две с отводами).

Схема трансформатора ТАН28-127/220-50:

Выводы выходных обмоток трансформатора ТАН27-127/220-50 можно соединять последовательно и параллельно:

При паралельном соединении обмоток начало одной обмотки соединяется с началом другой и конец с концом.

При последовательном соединении обмоток начало одной обмотки соединяется с концом другой.

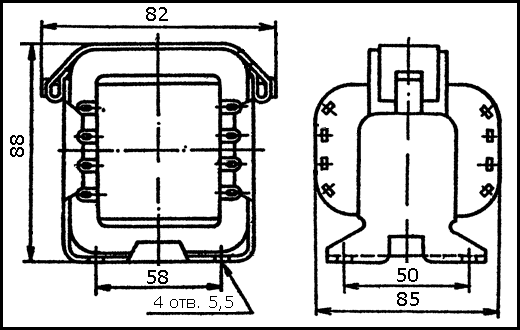

Чертёж трансформатора ТАН28-127/220-50:
Производитель: "Трансвит",г.В.Новгород
ЦЕНА розничная: 900руб Код товара: 5618
