ТА39-220-50
Ограниченная партия товара | 24.03.2025, 10:43:58
ЦЕНА розничная: 650руб

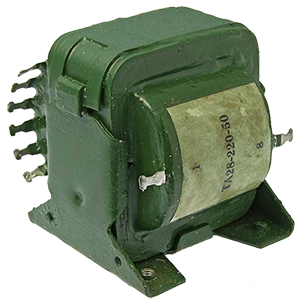

Трансформатор сетевой ТА39-220-50 анодный. Выполнен на броневом сердечнике.

Основные характеристики ТА39-220-50:
  • Сердечник: ШЛ16х32
  • Мощность: 36 Вт
  • Ток первичной обмотки: 0,2 А
  • Масса: 1,0 кг
Напряжения и токи обмоток ТА39-220-50:
Выводы Напряжение Ток
1-8
 220В (сеть) 0,2А
11-12 80В 0,135А
13-14 80В 0,135А
15-16 56В 0,094А
17-18 56В 0,094А
19-20 12В 0,135А
21-22 20В 0,135А

Трансформатор ТА39-220-50 имеет шесть вторичных обмоток.

Схема трансформатора ТА39-220-50:

Выводы выходных обмоток трансформатора ТА39-220-50 можно соединять последовательно и параллельно:

При параллельном соединении обмоток начало одной обмотки соединяется с началом другой и конец с концом.

При последовательном соединении обмоток начало одной обмотки соединяется с концом другой.

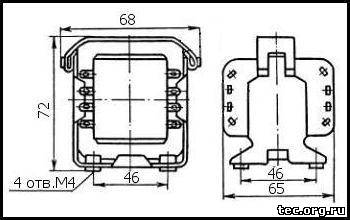

Чертёж трансформатора ТА39-220-50:
ЦЕНА розничная: 650руб Код товара: 9064
