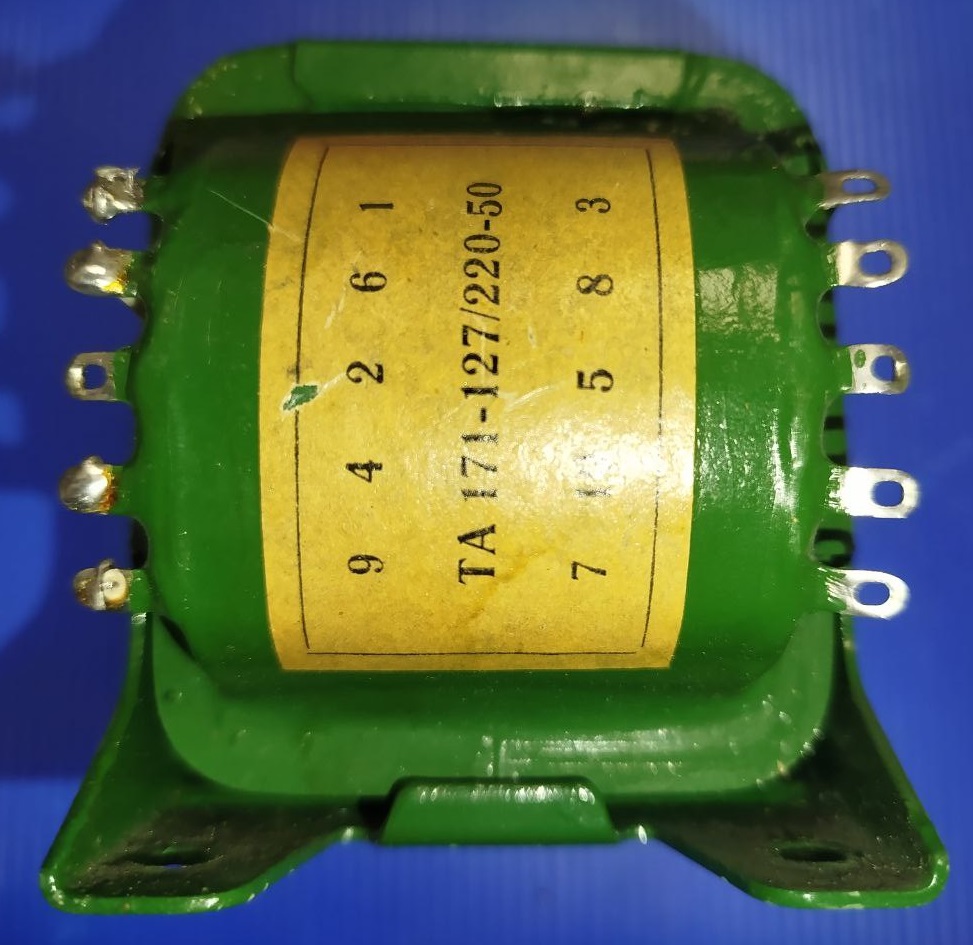

Трансформатор сетевой ТА171-127/220-50 анодный. Выполнен на броневом сердечнике.
Основные характеристики ТА171-127/220-50:
- Сердечник: ШЛ20х40
- Мощность: 86 Вт
- Ток первичной обмотки: 0,77/0,45 А
- Масса: 2,1 кг
Напряжения обмоток ТА171-127/220-50:
| Выводы |
Напряжение |
Ток |
|
1-8
(2-6 соединить)
|
220В (сеть) |
0,45А |
| 1-2, 6-7 |
110В |
|
| 2-3, 7-8 |
10В |
|
| 3-4, 8-9 |
7В |
|
| 4-5, 9-10 |
7В |
|
| 11-12 |
160В |
0,13А |
| 13-14 |
160В |
0,13А |
| 15-16 |
140В |
0,14А |
| 17-18 |
140В |
0,14А |
| 19-20 |
20В |
0,14А |
| 21-22 |
20В |
0,14А |
Трансформатор ТА171-127/220-50 имеет шесть вторичных обмоток.
|
