ТА11-220-50
Периодические поставки | 21.03.2025, 01:07:26
ЦЕНА розничная: 400руб

Трансформатор сетевой ТА11-220-50 анодный. Выполнен на броневом сердечнике.

Основные характеристики ТА11-220-50:
  • Сердечник: ШЛ16х25
  • Мощность: 26 Вт
  • Ток первичной обмотки: 0,16 А
  • Масса: 0,85 кг
Напряжения и токи обмоток ТА11-220-50:
Выводы Напряжение Ток
1-8
 220В (сеть) 0,16А
11-12 28В 0,26А
13-14 28В 0,26А
15-16 28В 0,21А
17-18 28В 0,21А
19-20 6В 0,026А
21-22 6В 0,026А

Трансформатор ТА11-220-50 имеет шесть вторичных обмоток.

Схема трансформатора ТА11-220-50:

Выводы выходных обмоток трансформатора ТА11-220-50 можно соединять последовательно и параллельно:

При паралельном соединении обмоток начало одной обмотки соединяется с началом другой и конец с концом.

При последовательном соединении обмоток начало одной обмотки соединяется с концом другой.

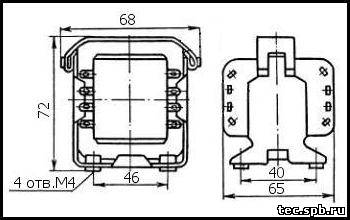

Чертёж трансформатора ТА11-220-50:
Производитель: Россия
ЦЕНА розничная: 400руб Код товара: 4587
