74LV74N
| Распродажа | |
Сегодня, 00:47:01 |
| ЦЕНА розничная: 25руб | от 10шт: 20руб |
|
Корпус: DIP-14
|
Микросхема 74LV74 содержит два независимых D-триггера, срабатывающих по фронту тактового сигнала на входе C. Низкий уровень напряжения (лог."0") на входах установки (S) или сброса (R) устанавливает выходы триггера в соответствующее состояние вне зависимости от состояния других входов (C и D).
При наличии на входах установки и сброса лог. "1" требуется предварительная установка информации по входу данных относительно фронта тактового сигнала, а также соответствующая выдержка информации после подачи фронта синхросигнала.
Особенности микросхем серии 74LV:
- Напряжение питания: от 1,2 до 3,6В
- Предельное напряжение питания: 5В
- Совместимость с ТТЛ-уровнями при напряжении питания от 2,7 до 3,6В
- Низкий входной ток
- Низковольтная технология КМОП. В остальном аналогична сериям 74HC/74HCT.
|
|
Логическая таблица м/с 74LV74
| Входы |
Выходы |
|
_
S
|
_
R
|
C
|
D
|
Q
|
_
Q
|
| 0 |
1 |
X |
X |
1 |
0 |
| 1 |
0 |
X |
X
|
0 |
1 |
| 0 |
0 |
X |
X |
Н |
Н |
| 1 |
1 |
_| |
1 |
1 |
0 |
| 1 |
1 |
_| |
0 |
0 |
1 |
|
1
|
1
|
0
|
X
|
Qo
|
__
Qo
|
|
|
|

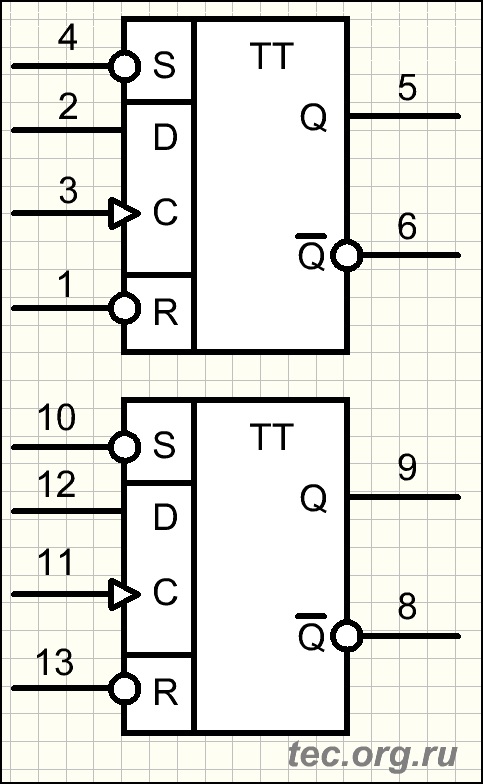

Условное обозначение м/с 74LV74:
|

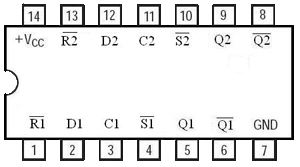

Расположение выводов м/с 74LV74:
Основные параметры 74LV74:
(при t=+25°C)
| Напряжение питания |
1,2V
|
2,0V
|
3,0V
|
3,6V
|
| Параметр |
| Uвх.L, не менее |
0,3V |
0,6V |
0,9V |
1,1V |
| Uвх.H, не более |
0,9V |
1,4V |
2,1V |
2,5V |
| Uвх.допустимое |
0..+Uпит. |
| Uвых.H |
1,1V |
1,92V |
2,92V |
3,52V |
| Uвых.L |
0,09V |
0,09V |
0,09V |
0,09V |
| Iвх., не более |
|
|
|
0,1µA |
| Iпотр, не более |
|
|
|
4,0µA |
|
tзад.распр., не более
|
160nS |
47nS |
29nS |
29nS |
| Cвх. не более |
|
|
7,0pF |
|
| Диапазон температур |
-40°С...+125°С |
| |
|
Корпус 74LV74N
|
2102Ю.14-В (DIP-14)
|
|
|
Более подробные характеристики микросхемы 74LV04N/D с временными и электрическими параметрами Вы можете получить скачав файл документации ниже (Datasheet на английском языке).
|
|
[ Скачать документацию на 74LV74N  (169.8 Kb) ]
|
Производитель: "Интеграл", г.Минск
|
