Корпус: DIP-14
|
Микросхема 74LV00N представляет собой 4 низковольтных логических элемента 2И-НЕ.
Особенности микросхем серии 74LV:
- Напряжение питания: от 1,2 до 3,6В
- Предельное напряжение питания: 5В
- Совместимость с ТТЛ-уровнями при напряжении питания от 2,7 до 3,6В
- Низкий входной ток
- Низковольтная технология КМОП. В остальном аналогична сериям 74HC/74HCT.
Таблица истинности 2И-НЕ:
| Входы |
Выход |
| A |
B |
Y |
| H |
H |
L |
| L |
X |
H |
| X |
L |
H |
-
L - низкий уровень
-
H - высокий уровень
-
X - любое состояние
|
|

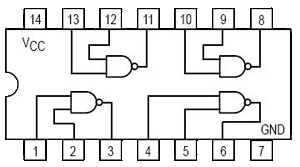

Расположение выводов 74LV00:
Более подробные характеристики микросхемы IN74LV00N с временными параметрами и диаграммами работы Вы можете получить скачав файл документации ниже (Datasheet на русском языке).
|
Основные параметры м/с IN74LV00N:
(при t=+25°C)
| Напряжение питания |
1,2V
|
2,0V
|
3,0V
|
3,6V
|
| Параметр |
| Uвх.L, не менее |
0,3V |
0,6V |
0,9V |
1,1V |
| Uвх.H, не более |
0,9V |
1,4V |
2,1V |
2,5V |
| Uвх.допустимое |
0..+Uпит. |
| Uвых.H |
1,1V |
1,92V |
2,92V |
3,52V |
| Uвых.L |
0,09V |
0,09V |
0,09V |
0,09V |
| Iвх., не более |
|
|
|
0,1µA |
| Iпотр, не более |
|
|
|
2,0µA |
|
tзад.распр., не более
|
135nS |
23nS |
14nS |
14nS |
| Cвх. не более |
|
|
7,0pF |
|
| Диапазон температур |
-40°С |
|
|
+125°С |
| |
|
Корпус 74LV00N
|
2102Ю.14-В (DIP-14)
|
|
