Корпус: DIP-14
|
Микросхема SN74LS74AN содержит два независимых D-триггера, срабатывающих по фронту тактового сигнала на входе C. Низкий уровень напряжения (лог."0") на входах установки (S) или сброса (R) устанавливает выходы триггера в соответствующее состояние вне зависимости от состояния других входов (C и D).
При наличии на входах установки и сброса лог. "1" требуется предварительная установка информации по входу данных относительно фронта тактового сигнала, а также соответствующая выдержка информации после подачи фронта синхросигнала.
|
|
Расположение выводов м/с 74LS74:

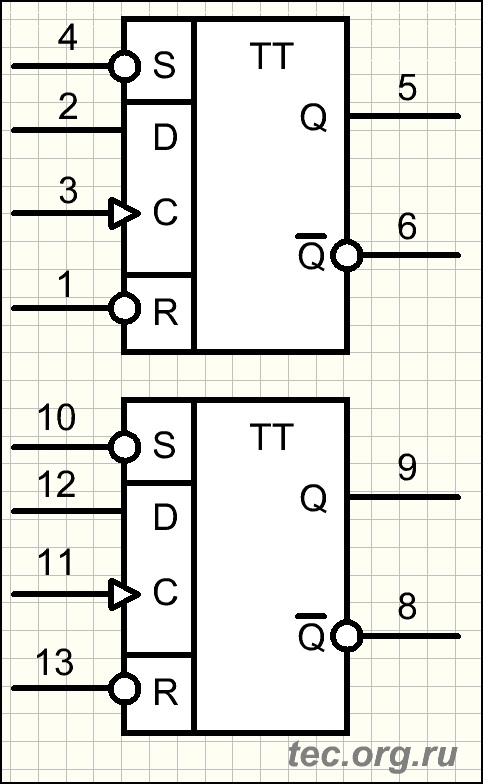

Условное обозначение м/с 74LS74:
|
Основные параметры SN74LS74AN:
|
Напряжение питания (Vcc)
|
+5В ±5%
|
Входной ток (0/1), не более
входы D,C
входы S,R |
20мкА/100мкА
40мкА/200мкА |
| Ток потребления (статический), max |
8мА |
| Выходной ток лог. "0", не менее |
8мА |
| Выходной ток лог. "1", не менее |
0,4мА |
| Типовая задержка |
13-40нс |
| Тактовая частота (тип.) |
до 33МГц |
| Входной уровень "0" |
< 0,8В |
| Входной уровень "1" |
> 2,0В |
| Выходной уровень "0" |
< 0,5В |
| Выходной уровень "1" |
> 2,7В |
|
Фронт входного импульса, max:
входы R, S, D
вход C
|
20нс
25нс
|
|
Рабочий диапазон температур
|
-10oC..+70oC
|
|
Корпус
|
DIP-14
|
|
Аналог
|
К555ТМ2 |
Микросхема 74LS74 по входным и выходным уровням сигналов совместима с другими ИС стандартной ТТЛ логики.
|
