74LS132 (T74LS132B1)
| Периодические поставки | |
Вчера, 01:08:31 |
| ЦЕНА розничная: 25руб | от 10шт: 20руб | от 100шт: 18руб |
|
Корпус: DIP-14
|
Микросхемы 74LS132 содержат 4 элемента 2И-НЕ с триггерами Шмитта на входах.
Основные характеристики 74LS132 (при +25oC):
| |
Мин. |
Тип. |
Макс. |
|
Напряжение питания (Vdd)
|
4,75V |
+5V
|
5,25V |
|
Выходное напряжение лог. "0" (Iвых=4mA)
|
|
0,2V |
0,4V |
|
Выходное напряжение лог. "1" (Iвых=0,4mA)
|
2,7V |
3,4V |
|
|
Напряжение гистерезиса Vн=Vt+ - Vt-
|
0,4V |
0,8V
|
|
|
Напряжение переключения Vt-
|
0,5V |
0,8V
|
1,0V |
| Напряжение переключения Vt+ |
1,4V |
1,6V
|
1,9V |
|
Входной ток лог. "0"
|
|
|
0,4mA |
| Входной ток лог. "1" |
|
1µA |
20µA |
|
Выходной ток лог. "0"
|
|
|
8mA |
| Выходной ток лог. "1" |
|
|
0,4mA |
|
Время задержки распространения
|
|
15nS
|
22nS |
| Ток потребления |
|
6-8mA |
14mA |
|
Рабочий диапазон температур
|
|
0oC..+70oC
|
|
|
Корпус
|
|
DIP-14
|
|
|
Аналог
|
|
К555ТЛ3
|
|
|
|

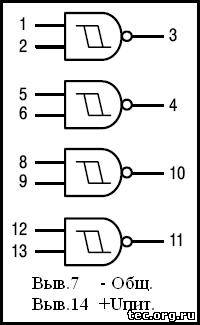

Обозначение микросхемы 74LS132:
|

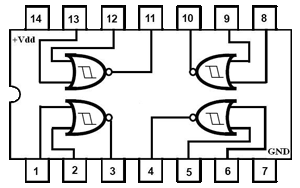

Расположение выводов микросхемы 74LS132:
Таблица истинности элементов 74LS132:
| A |
B |
Out |
| L |
L |
H |
| H |
L |
H |
| L |
H |
H |
| H |
H |
L |
L - низкий уровень (0), H - высокий уровень (1).
Микросхемы с триггерами Шмитта широко применяются для двухуровневого преобразования аналоговых сигналов в цифровые. В отличие от обычных ТТЛ-элементов, триггеры Шмитта позволяют получить четкий выходной сигнал при сравнительно медленном фронте импульса на входе - таким образом они обеспечивают помехоустройчивость цифровой части схемы по входу.
|
|

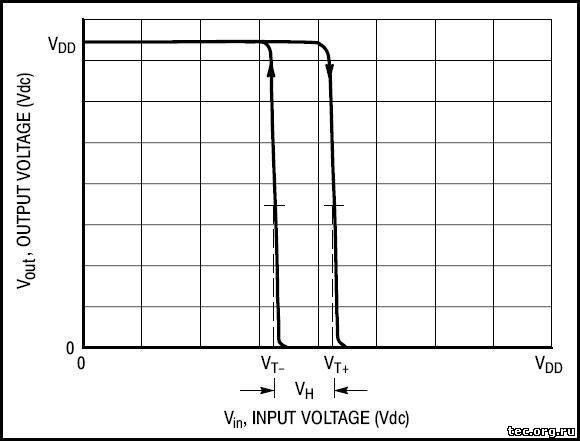

Передаточная характеристика триггера Шмитта:
|
|

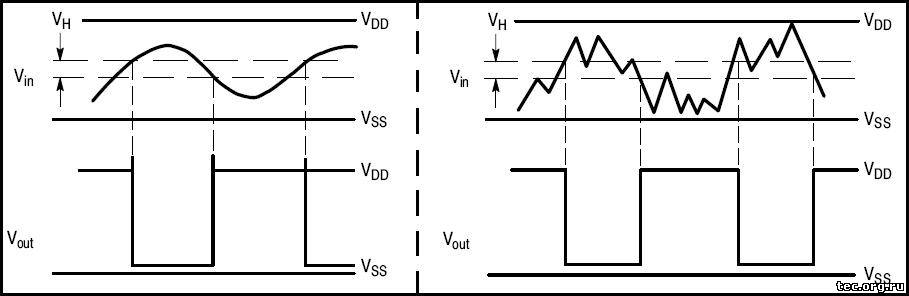

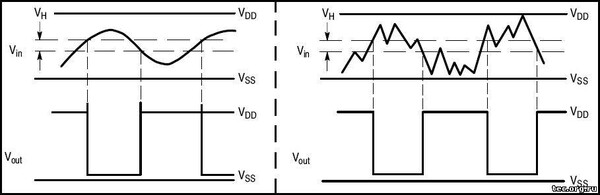

Преобразование аналоговых сигналов в цифровые на триггере Шмитта (м/с 74LS132)
|
 |
|
Микросхема 74LS132 по выходным уровням сигналов совместима с другими ИС стандартной ТТЛ логики.
|
|
[ Скачать документацию на 74LS132 (T74LS132B1)  (369.3 Kb) ]
|
Производитель: SGS-Thomson
|
