Корпус: DIP-14
|
Микросхема 74HCT74 содержит два независимых D-триггера, срабатывающих по фронту тактового сигнала на входе C. Низкий уровень напряжения (лог."0") на входах установки (S) или сброса (R) устанавливает выходы триггера в соответствующее состояние вне зависимости от состояния других входов (C и D).
При наличии на входах установки и сброса лог. "1" требуется предварительная установка информации по входу данных относительно фронта тактового сигнала, а также соответствующая выдержка информации после подачи фронта синхросигнала
|
|

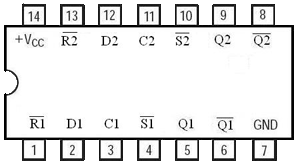

Расположение выводов м/с 74HCT74:

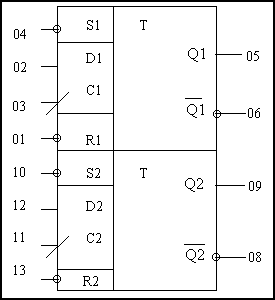

Условное обозначение м/с 74HCT74:
|
Основные параметры 74HCT74:
|
Напряжение питания (Vcc)
|
+5В 10%
|
| Ток потребления |
<40мкА |
| Входной ток (0/1), не более |
1мкА |
| Ток потребления (статический), max |
20мкА |
| Выходной ток лог. "0/1", макс. |
25мА |
| Тактовая частота |
до 25МГц |
| Входной уровень "0" |
< 0,8В |
| Входной уровень "1" |
> 2,0В |
| Выходной уровень "0" |
< 0,1В |
| Выходной уровень "1" |
>Uпит-0,1В |
|
Рабочий диапазон температур
|
-55..+125oC
|
|
Корпус 74HC74N
|
DIP-14
|
|
Отечественный аналог
|
КР5564ТМ2
|
Микросхема 74HCT74 по входным и выходным уровням сигналов совместима с другими ИС стандартной ТТЛ и КМОП логики.
Более подробные параметры микросхемы 74HCT74E с временными характеристиками при различных напряжениях питания Вы можете получить скачав файл документации ниже (на английском языке).
|
