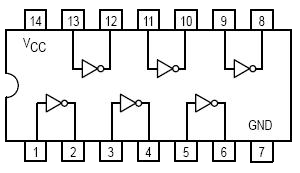

Условное обозначение м/с 74HCT04:
|
Основные параметры SN74HCT04N:
|
Напряжение питания (Vcc)
|
+5В ±10%
|
| Входной ток (0/1), не более |
0,1мкА |
| Ток потребления (статический), не более |
2мкА |
| Выходной ток лог. "0" (max) |
20мА |
| Выходной ток лог. "1" (max) |
20мА |
| Задержка распространения |
< 7нс |
| Входной уровень "0" |
< 0,8В |
| Входной уровень "1" |
> 2,0В |
| Выходной уровень "0" (Iвых=20мкА) |
< 0,1В |
| Выходной уровень "1" (Iвых=20мкА) |
> Uпит-0,1В |
|
Рабочий диапазон температур
|
-55oC..+125oC
|
|
Корпус
|
DIP-14
|
|
Аналоги
|
SN74HCT04N
CD74HCT74E
КР5564ЛН1 |
Микросхема 74HCT04 по входным и выходным уровням сигналов совместима с другими ИС стандартной ТТЛ логики.
| Серия микросхем 74HCT - выполнена по технологии КМОП, но совместима по входу и выходу с микросхемами ТТЛ. |
|
