4050 (HCF4050BE)
| |
Сегодня, 02:41:02 |
| ЦЕНА розничная: 20руб | от 10шт: 15руб | от 100шт: 12руб |
|
Корпус: DIP-16
|
Микросхема HCF4050BE содержит 6 преобразователей уровня от КМОП-логики к ТТЛ, которые могут быть использованы также в качестве буферных усилителей.
Микросхема HCF4050BE имеет мощные выходы и может работать на 2 ТТЛ-входа серий К155(74xx).
На входах микросхемы HCF4050BE отсутствуют защитные диоды, что позволяет подавать на её входы напряжение, большее напряжение питания. что недопустимо для других микросхем серии К561 (кроме К561ЛН2). Для работы в качестве преобразователя уровня КМОП-ТТЛ на микросхему подается питание +5V.
|
|

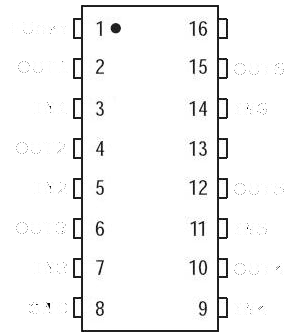

Расположение выводов HCF4050BE:
|
Назначение выводов микросхемы HCF4050BE:
| 1 |
+Uпит. |
Питание |
| 2 |
OUT1 |
Выход 1 |
| 3 |
IN1 |
Вход 1 |
| 4 |
OUT2 |
Выход 2 |
| 5 |
IN2 |
Вход 2 |
| 6 |
OUT3 |
Выход 3 |
| 7 |
IN3 |
Вход 3 |
| 8 |
GND |
Общий |
| 9 |
IN4 |
Вход 4 |
| 10 |
OUT4 |
Выход 4 |
| 11 |
IN5 |
Вход 5 |
| 12 |
OUT5 |
Выход 5 |
| 13 |
- |
не подключен |
| 14 |
IN6 |
Вход 6 |
| 15 |
OUT6 |
Выход 6 |
| 16 |
- |
не подключен |
 |
|
Условное обозначение м/с HCF4050BE:
|
Основные характеристики HCF4050BE
(при +25oC):
|
Напряжение питания (Uпит)
|
+3..+15V
|
| Параметры при Uпит= |
+5V |
+10V |
| Ток потребления (статический) |
< 3µA |
< 5µA |
|
Выходное напряжение лог. "0", не более
|
0,05V
|
0,05V |
|
Выходное напряжение лог. "1", не менее
|
4,95V
|
9,95V |
|
Входное напряжение лог. "0", не более
|
0,95V
|
2,9V |
|
Входное напряжение лог. "1", не менее
|
3,6V
|
7,2V |
|
Входной ток лог. "0"/"1"
|
< 0,2µA
|
|
Выходной ток лог. "0", не менее
|
3mA
|
8mA |
|
Выходной ток лог. "1", не менее
|
1,25mA |
1,25mA |
|
Время нарастания 0/1
|
<240nS
|
<110nS |
|
Время спада 1/0
|
<280nS
|
<140nS |
|
Рабочий диапазон температур
|
-10oC..+70oC
|
|
Корпус
|
DIP-16
|
|
Аналоги
|
CD4050BE
HEF4050BP
MC14050BCP
К561ПУ4
~К176ПУ3
|
|
|

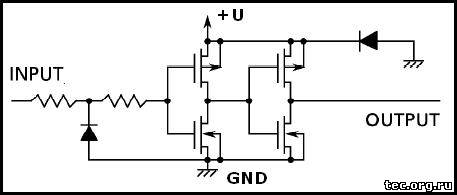

Схема одного канала микросхемы HCF4050BE:
|
|
|
|
Производитель: STm
|
