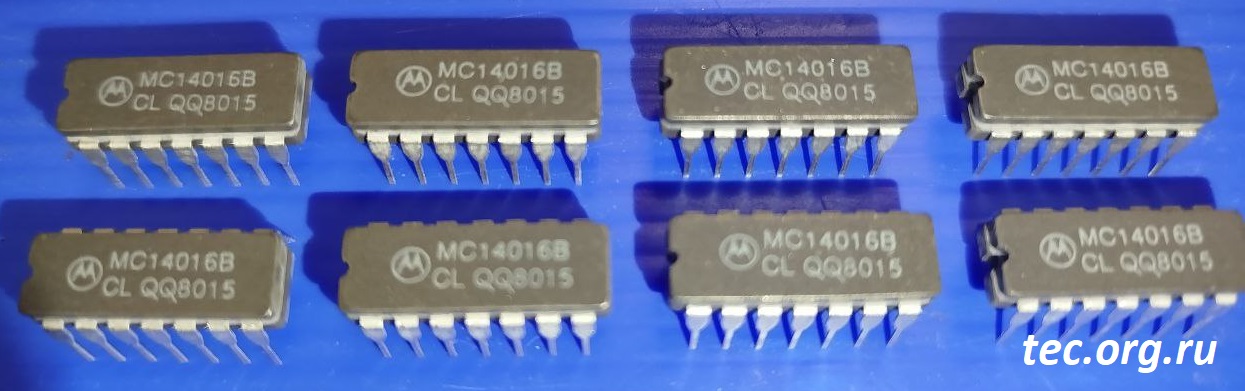

4016 (MC14016B)
| Периодические поставки, Распродажа | |
30.12.2025, 10:36:32 |
| ЦЕНА розничная: 25руб | от 10шт: 20руб | от 100шт: 15руб | от 1000шт: 14руб |
|
Корпус: cDIP-14
|
Микросхема MC14016B (4016) содержат четыре цифро-аналоговых ключевых элемента с низким уровнем шумов.
Микросхема 4016 используется для построения различного рода коммутаторов как цифровых так и аналоговых сигналов. Ключи микросхемы позволяют коммутировать сигналы с амплитудой в пределах от нуля до напряжения питания микросхемы (+Vdd). Ключи управляются цифровыми уровнями (0/1), которые зависят от напряжения питания.
Основные характеристики м/с MC14016B:
(при +25С)
|
Напряжение питания (Vdd)
|
+3..+18V
(типовое +5V)
|
| Ток потребления (статич.) |
0,0005µA(тип.)
0,25µA(макс.) |
| Rоткр. (при Vdd=+5V) |
300om (тип.) |
| Разброс Rоткр. (при Vdd=+5V) |
±15om (тип.) |
Время задержки распространения
при Vdd=5V
при Vdd=15V |
<45nS / 15nS (тип.)
<12nS / 6nS (тип.) |
| Входная/выходная ёмкость |
5pF (тип.) |
| Ток утечки закрытого ключа |
< ±0,1µA
±1,5-3 µA (тип.) |
Частотный диапазон (по уровню -3dB) при Rн=1,0Kom
при Rн=1,0Mom |
54MHz
37MHz |
Уровень второй гармоники
(при Rн=10Kom, f=1,0KHz) |
< 0,16 |
| Типовой уровень разделения каналов |
-80dB |
|
Рабочий диапазон температур
|
-55oC..+125oC
|
|

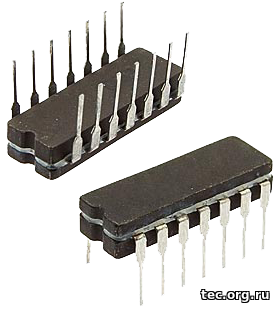

Корпус MC14016B
|
Ceramic DIP-14
|
| Аналоги |
К176КТ1
CD4016BE
HCF4016BCF
HEF4016BP
|
|
|
Микросхема MC14016(4016, К176КТ1) является цифро-аналоговым устройством: Управляется цифровыми сигналами по входу и может коммутировать аналоговые сигналы на выходах.
Типовые применения микросхемы 4016 (КТ1): Коммутаторы звуковых сигналов в звуко-усилительной аппаратуре, изменение коэффициента усиления ОУ (по цепи ОС), переключатели-мультиплексоры и т.п.
Микросхема MC14016B (4016) по входным уровням сигналов совместима с другими ИС стандартной КМОП логики серии 40xx/К561. Более подробную информацию с временными параметрами м/с MC14016B Вы можете узнать, скачав документацию ниже (Datasheet на английском языке).
|
Расположение выводов м/с 4016:
|
|

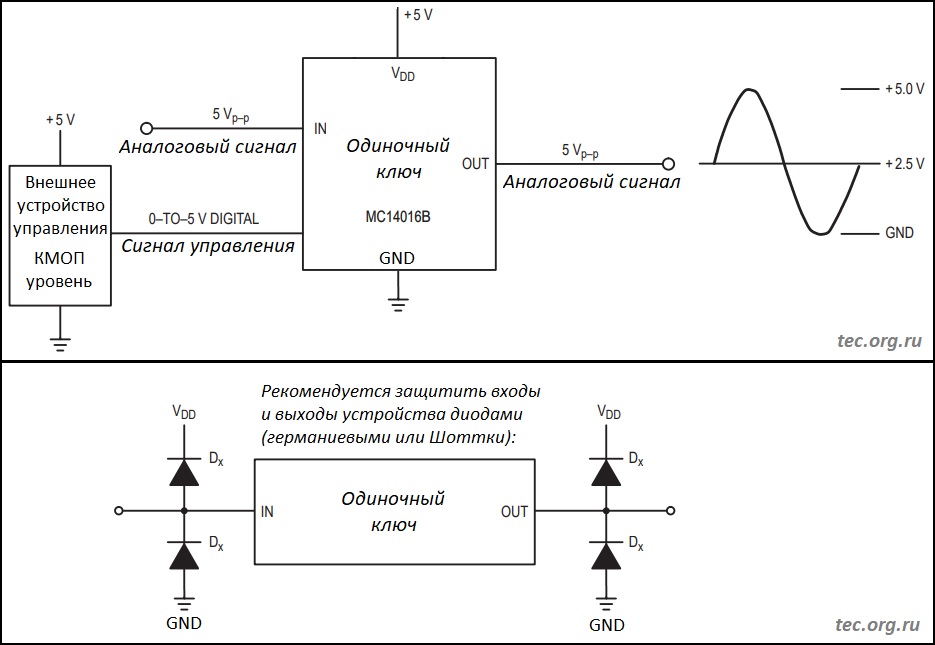

Схема включения м/с MC14016B (4016):
|
|
|
|
[ Скачать документацию на 4016 (MC14016B)  (248.0 Kb) ]
|
Производитель: Motorola
|
