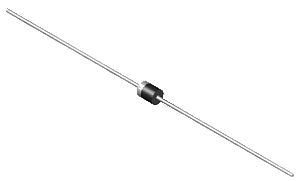

1A7 - миниатюрный низкочастотный выпрямительный диод.
Основные характеристики 1A7:
|
Uобр.max (постоянное)
|
1000V |
| Uобр.max (импульсное, повтор.) |
1000V |
| Uобр.max (действующее) |
700VAC |
| Iпрям.max (при t=+50°C) |
1A* |
| Iпрям.имп.max (8,3mS) |
30A |
| Uпрям. (не более) |
1,1V |
| Iобр. (при t=+25°C, не более) |
5µA |
| C (ёмкость перехода) |
15pF |
| Диапазон температур |
-55..+150°C |
| Вес |
0,19g |
| Тип корпуса |
R-1 |
| Аналог |
КД102А ** |
* Значение тока указано при работе на резистивную либо индуктивную нагрузку. При работе на емкостную нагрузку значение тока следует уменьшить на 20%.
** Диод 1A7 зачастую предлагается как замена отечественных диодов типа КД102А в основном из-за сходных размеров, однако совпадение их электрических характеристик не полное.
Полярность диодов маркируется кольцом со стороны катода.
|
