Абонентский Блок «ПАСКАЛЬ-1630» предназначен для работы в качестве устройства сопряжения индивидуальных видеодомофонных систем с учрежденческими малыми АТС.
"Паскаль-1630" работает в качестве дополнительной переговорной трубки в составе домофонной системы типа COMMAX, состоящей из видеопанели типа AVC-305, и видеомонитора типа DPV-4HP; со стороны малой АТС адаптер "Паскаль-1630" представляет собой оконечное абонентское устройство («виртуальный» телефонный аппарат (ТА)).
В качестве учрежденческих малых АТС могут использоваться любые типы станций, с аналоговыми внутренними портами и возможностью программирования необходимых для работы адаптера "Паскаль-1630" функций (см. ПОРЯДОК РАБОТЫ).
Для управления работой адаптера "Паскаль-1630", телефонные аппараты, подключаемые к малой АТС, должны иметь возможность тонального набора номера в DTMF.
"Паскаль-1630" питается от видеомонитора, и без подключения к нему не работоспособно. Без подключения к малой АТС влияние на логику работы домофонной системы не оказывает.
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ "Паскаль-1630"
| Напряжение линии малой АТС |
24-36В |
| Напряжение питания |
12-18В |
| Активное сопротивление при занятии линии мини-АТС |
620 Ом |
| Затухание полезного сигнала, не более |
6 Дб | |
|

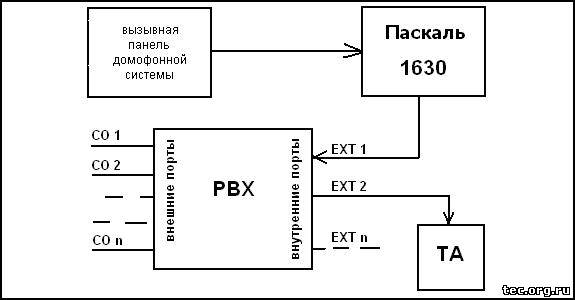

Схема подключения адаптера "Паскаль-1630"
|
|
Подключение одного и двух домофонов Commax к мини-АТС |
 |
 |
ПОРЯДОК РАБОТЫ
(на примере одной точки доступа)
1.Дежурный режим.
Вызова со стороны домофона нет, линия порта EXT1 малой АТС свободна.
Адаптер "Паскаль-1630" находится в данном режиме до поступления со стороны домофонной системы сигнала ВЫЗОВ.
2.Вызов со стороны домофона.
При поступлении вызова со стороны домофона (посетитель нажимает кнопку вызова) адаптер "Паскаль-1630" нагружает линию порта EXT1 «виртуальным ТА». Малая АТС воспринимает это как снятие трубки «виртуальным ТА», и посылает сигнал ВЫЗОВ на заранее запрограммированный внутренний порт EXT2. Телефонный аппарат, подключенный к порту EXT2 «звонит».
Видеомонитор домофонной системы включает питание вызывной панели, и в сторону домофонной системы выдается сигнал посылки вызова, указывающий на запрос посетителем вызова абонента системы (например, «длинные» гудки, которые могут быть «наложены» на мелодичный сигнал ответа видеомонитора).
Адаптер "Паскаль-1630" находится в данном состоянии до тех пор, пока абонент не снимет трубку ТА порта EXT2 и не «отобъет» соединение кнопкой «#», либо пока видеомонитор домофонной системы не прекратит подачу питания на вызывную видеопанель.
Сигнал ВЫЗОВ в сторону абонента будет продолжаться в среднем около минуты (зависит от данного конкретного типа видеомонитора), столько же будет «звонить» ТА, подключенный у назначенному порту EXT2 малой АТС.
3.Активный режим.
Вызываемый абонент снимает трубку ТА, подключенного к порту EXT2 . Малая АТС проключает разговорный канал в направлении «ТА» – EXT2 – EXT1 – видеопанель домофонной системы». Происходит разговор вызываемого абонента (либо выдача сообщения и запись ответа посетителя на автоответчик, подключенный вместо/параллельно ТА) с посетителем. При желании открыть дверь посетителю, вызываемый абонент нажимает кнопку «0». Происходит срабатывание дверного электрозамка домофонной системы.
4.Отбой со стороны вызываемого абонента.
Для завершения разговора («отбоя») с посетителем необходимо на тастатуре ТА нажать кнопку «#».
"Паскаль-1630" размыкает «виртуальный» ТА, - отключает нагрузку на порт EXT1 (освобождает разговорный тракт).
Укладывание трубки на рычаг ТА и нажатие кнопки «#» должно быть аналогично для логики работы адаптера "Паскаль-1630" (посылка в линию кода DTMF, соответствующего нажатию кнопки «#» и укладыванию трубки.
Программирование малой АТС должно осуществляться в соответствие с изложенным выше порядком работы. При этом для предотвращения выхода из строя адаптера "Паскаль-1630" и домофонной системы порт EXT1 малой АТС должен быть запрограммирован только для исходящей связи (запрет на сигнал ВЫЗОВ в сторону порта EXT1).
---ОСОБЕННОСТИ РАБОТЫ---
- В связи с тем, что "Паскаль-1630" работает в одном направлении – «вызывающая домофонная система → вызываемый абонент», режим «монитор» (скрытое прослушивание пространства перед вызывной панелью) не организован.
- Отсутствует трансформаторная развязка домофонной линии и линии малой АТС, так как в подавляющем большинстве PBX внутренние порты гальванически развязаны от системы коммутации и городских (внешних) линий связи.
- В связи с определенным целевым назначением запрещается эксплуатация адаптера "Паскаль-1630" напрямую в городских телефонных сетях. |
 | |
[ Скачать инструкцию  (171.6Kb)]
|
|
Производитель: ООО "Паскаль-Электрик", СПб |
| Просмотров: 571 | Загрузок: 108
Розничная цена: 950 руб.
|
