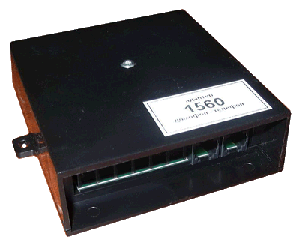

Абонентский Блок «ПАСКАЛЬ 1560» (далее по тексту – Изделие) предназначен для работы в качестве устройства согласования мало- и многоабонентных двухпроводных домофонных систем (с координатной адресацией абонентов) с городской телефонной линией и с квартирными телефонными аппаратами.
         Изделие допускает работу как с одной домофонной системой, так и с двумя одновременно.
         Со стороны коммутаторов (блоков Вызова) домофонных систем Изделие имитирует работу домофонной переговорной трубки (типов УКП-8 – УКП-12), со стороны городской телефонной станции (ГАТС) имеет сквозной тракт до оконечного абонентского устройства (телефонного аппарата).
         В качестве телефонных аппаратов (ТА) могут использоваться любые абонентские устройства, – кнопочные и радиотелефоны, факсы, автоответчики, АОНы, а также городские (внешние) порты малых и учрежденческих АТС.
         Изделие совместимо с домофонными системами ВИЗИТ, ЦИФРАЛ, МЕТАКОМ, ЭЛТИС и аналогичными.
         Работоспособность Изделия совместно с данной конкретной установленной у абонента системой определяется на месте (эксперементально), и не может гарантироваться заранее.
         Предпродажная проверка Изделия осуществляется с блоками вызова ВИЗИТ БВД-402А, БВД-431.
         Качество и устойчивость работы Изделия может гарантироваться только при правильно настроенных компараторах и противоместной (дифференциальной) схемы блока вызова (коммутатора) домофонной системы.
         Для управления работой Изделия применяемые телефонные аппараты должны иметь возможность тонального набора номера (DTMF).
         При разговоре с посетителем по домофону, а также при поступлении вызова со стороны домофона в дежурном режиме, Изделие занимает телефонную линию, и прием входящих вызовов со стороны ГАТС в это время становится не возможным.

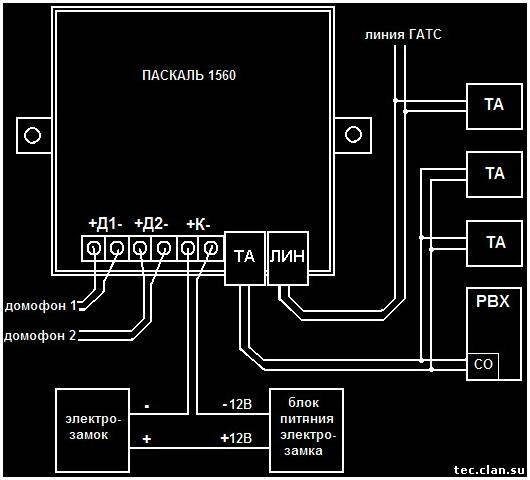

Телефонная линия и аппараты подключаются к Изделию с помощью стандартного телефонного шнура, имеющего на концах "евровилки" (разъёмы типа RJ11). При наличии нескольких ТА их можно включать как после Изделия (на клеммы "ТА"), так и до него, напрямую к линии ГАТС; при этом управление домофоном с них невозможно (линия ГАТС занята включенным до Изделия ТА, и вызов со стороны домофона не воспринимается).
        Изделие работоспособно только при включении в линию ГАТС, и не может использоваться без подключения к телефонной линии. Без подключения линии связи домофона Изделие никак не влияет на работу подключенных ТА; аппараты будут работать в штатном режиме. В некоторых случаях Изделие может использоваться без подключения к линии ГАТС, при этом к разъему "ЛИН" необходимо подключить стабилизированный источник постоянного тока напряжением 24 - 30 Вольт.
        Изделие предназначено для работы без использования домофонной трубки. В отдельных случаях, в сетях координатных домофонов, допускается совместная работа Изделия и трубки. При этом возможность совместной работы зависит от типа домофона, длины линии связи, настройки компараторов домофонного коммутатора, других причин, и определяется эксперементально. Подключение Изделия в этом случае производится последовательно с домофонной переговорной трубкой, в разрыв одного из проводов линии связи с соблюдением полярности.

* Примечание: Упомянутая выше возможность управления внешним устройством (например электрозамком) является дополнительной к двум домофонным системам. Такой электрозамок не подключен к одному из этих двух домофонов, а является дополнительным и опциональным. Он управляется только от изделия "Паскаль-1560". Можно найти и другие применения этой возможности - например включение подсветки около двери во время прохода посетителя.
