Паскаль-1580 - адаптер "Домофон-Телефон" | Розничная цена: 1250 руб.
08.01.2009, 00:24:18
Адаптер "Домофон - Телефон"
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Напряжение линии ГАТС
42-72В
Ток потребления от линии ГАТС,в дежурном режиме
<0,2мА
Ток потребления от линии ГАТС, в разговорном режиме
<8мА
Падение напряжения между клеммами "ТА" и "ЛИН", в режиме разговора с абонентом ГАТС
<6В
в режиме управления домофоном
<10В
Амплитудное значение напряжения сигнала ВЫЗОВ, на нагрузке 1 мкФ,1 кОм, при вызове со стороны домофона
>80В
Частота напряжения сигнала ВЫЗОВ при вызове со стороны домофона
25+/- 5Гц
Напряжение домофонной системы в режиме ВЫЗОВ(на клеммах "Д+", "Д-"),
>3В
Напряжение постоянного тока на клеммах ТА, форма и частоты сигнала ВЫЗОВ при вызове со стороны ГАТС определяется типом телефонной станции и не зависит от Изделия.
Абонентский Блок «ПАСКАЛЬ 1580» (далее по тексту – Изделие) предназначен для работы в качестве устройства сопряжения многоабонентских, малоабонентских и индивидуальных домофонных систем с координатной адресацией абонентов с городской телефонной линией и с квартирными телефонными аппаратами. Со стороны коммутатора домофонной системы адаптер "Паскаль-1580" имитирует работу домофонной переговорной трубки (УКП-8 - УКП-12), со стороны городской телефонной станции (ГАТС) имеет сквозной тракт до оконечного абонентского устройства (телефонного аппарата). В качестве телефонных аппаратов (ТА) могут использоваться любые абонентские устройства, - радиотелефоны, факсы, автоответчики, малые учрежденческие АТС и др. Количество одновременно подключенных к Изделию ТА определяется максимальной емкостной нагрузкой на Изделие - 1 REN (несколько ТА с общей эквивалентной звонковой цепью в 1 мкФ 1 кОм), и устанавливается эксперементально - по наличию и громкости сигнала ВЫЗОВ со стороны домофона. Для управления работой Изделия применяемые телефонные аппараты должны иметь возможность тонального набора номера в DTMF. Изделия питается от телефонной линии, и не работоспособно без подключения к ГАТС. При разговоре с посетителем по домофону, а также при поступлении вызова со стороны домофона в дежурном режиме, Изделие занимает телефонную линию, и прием входящих вызовов со стороны ГАТС в это время становится невозможным.

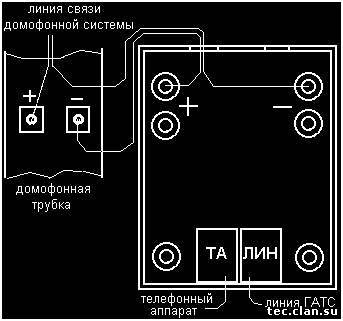

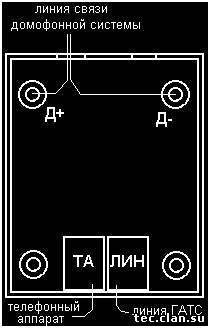

Схема подключения Паскаль-1580
Телефонная линия и аппараты подключаются к Изделию с помощью стандартного телефонного шнура, имеющего на концах "евровилки" (разъёмы типа RJ11). При наличии нескольких ТА их можно включать как после Изделия (на клеммы "ТА"), так и до него, напрямую к линии ГАТС; при этом управление домофоном с них невозможно (линия ГАТС занята включенным до Изделия ТА, и вызов со стороны домофона не воспринимается). Изделие работоспособно только при включении в линию ГАТС, и не может использоваться без подключения к телефонной линии. Без подключения линии связи домофона Изделие никак не влияет на работу подключенных ТА; аппараты будут работать в штатном режиме. В некоторых случаях Изделие может использоваться без подключения к линии ГАТС, при этом к разъему "ЛИН" необходимо подключить стабилизированный источник постоянного тока напряжением 24 - 30 Вольт. Адаптер "Паскаль-1580" предназначен для работы без использования домофонной трубки. В отдельных случаях, в сетях координатных домофонов, допускается совместная работа "Паскаль-1580" и трубки. При этом возможность совместной работы зависит от типа домофона, длины линии связи, настройки компараторов домофонного коммутатора, других причин, и определяется эксперементально. Подключение адаптера в этом случае производится последовательно с домофонной переговорной трубкой, в разрыв одного из проводов линии связи с соблюдением полярности.
Отличие между изделиями "Паскаль-1580" и "Паскаль-1580м":
Адаптер "Паскаль-1580" предназначен для многоабонентских (многоквартирных) домофонных систем. Если заведомо известно, Ваш домофон такого типа, то рекомендуется использовать именно эту модель (без "м"). "Паскаль-1580м" (мультисистемный) предназначен для работы как с одно- и малоабонентскими домофонами так и с многоабонентскими. Различие между моделями в способе формирования вызывного сигнала со стороныы домофона.
При поступлении вызова со стороны домофона (наборе номера квартиры посетителем) – подключенные ТА «звонят», как и при вызове со стороны ГАТС. Изделие "ПАСКАЛЬ 1580" переключается в режим управления домофоном, и остается в этом режиме в течении 2-х – 3-х секунд после поступления последнего сигнала вызова со стороны домофона. Изделие "ПАСКАЛЬ 1580м" при этом генерирует сигнал ВЫЗОВ для телефонных аппаратов длительностью 1-2 секунды, с таким же интервалом между «звонками», (что дает возможность отличить «на слух» вызов со стороны ГАТС от вызова со стороны домофона), переключается в режим управления домофоном, и остается в этом режиме все время, пока происходит вызов со стороны посетителя (определяется Блоком Вызова конкретной домофонной системы). В дальнейшем оба варианта изделия работают одинаково.
Изделие "Паскаль-1580" проверялось с домофонами "Цифрал", "Визит", "Метаком", "Элтис".
Изделие не совместимо с домофонами "COMMAX" - для этих домофонов применяются другие модели адаптеров: ПАСКАЛЬ-1630 и ПАСКАЛЬ-1680.
