WH1602L-YGK-CT
Периодические поставки, Распродажа | 13.07.2016, 14:17:57
ЦЕНА розничная: 300руб | от 10шт: 270руб | от 100шт: 250руб

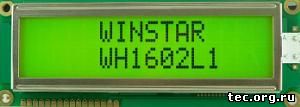

WH1602L-YGK-CT - один из популярных символьных ЖК-дисплеев линейки производителя Winstar.

Дисплейный модуль снабжен встроенным контроллером и светодиодной подсветкой.

Отображаются символы латиницы и кириллицы.

  • 16 символов в строке
  • 2 строки
  • светодиодная подсветка жёлто-зёленого цвета
  • Фон дисплея: серый
  • Отображение: позитивное
  • Символы: кириллица и латиница
  • логика дисплея совместима с уровнями ТТЛ.
Характеристики WH1602L-YGK-CT:
Параметр Мин. Норм. Макс.
Напряжение питания логики 4,75V 5,0V 5,25V
Напряжение питания подсветки   4,2V 4,6V
Ток потребления подсветки (4,2V)   260mA
Длина волны подсветки   573nm
Размеры модуля 122х44х13,6mm
Рзмеры видимой области 99x24mm
Размеры точки 0,92 х 1,1mm
Размеры символа 4,84 x 8,06mm
Диапазон температур -20°С   +70°С

Чертёж индикатора WH1602L-YGK-CT:


Вы можете скачать файл документации на WH1602L-YGK-CT ниже (на английском языке). Он содержит подробные технические характеристики, структурную схему, чертёж, таблицу символов, алгоритм работы, диаграммы и графики работы.
[ Скачать документацию на WH1602L-YGK-CT (243.8Kb) ]
Производитель: Winstar (Тайвань)
ЦЕНА розничная: 300руб | от 10шт: 270руб | от 100шт: 250руб Код товара: 6224
