WH1602A-YYK-CTK
Распродажа | 17.07.2016, 11:58:54
ЦЕНА розничная: 300руб | от 10шт: 250руб

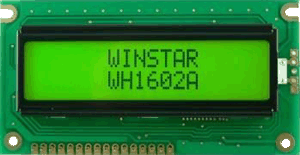

WH1602A-YYK-CTK - один из популярных символьных ЖК-дисплеев линейки производителя Winstar.

Дисплейный модуль снабжен встроенным контроллером и светодиодной подсветкой.

Отображаются символы латиницы и кириллицы.

  • 16 символов в строке
  • 2 строки
  • светодиодная подсветка жёлто-зёленого цвета
  • Фон дисплея: жёлто-зелёный
  • Отображение: позитивное
  • Символы: кириллица и латиница
  • логика дисплея совместима с уровнями ТТЛ.
Характеристики WH1602A-YYK-CTK:
Параметр Мин. Норм. Макс.
Напряжение питания логики 4,75V 5,0V 5,25V
Напряжение питания подсветки   4,2V 4,6V
Ток потребления подсветки (4,2V)   100mA
Длина волны подсветки   573nm
Размеры модуля 84х44х13,2mm
Рзмеры видимой области 66х16mm
Размеры точки 0,92 х 1,1mm
Размеры символа 2,95 x 5,55mm
Диапазон температур -20°С   +70°С

Вы можете скачать файл документации на WH1602A-YYK-CTK ниже (на английском языке). Он содержит подробные технические характеристики, структурную схему, чертёж, таблицу символов, алгоритм работы, диаграммы и графики работы.


[ Скачать документацию на WH1602A-YYK-CTK (480.7Kb) ]
Производитель: Winstar
ЦЕНА розничная: 300руб | от 10шт: 250руб Код товара: 3998
