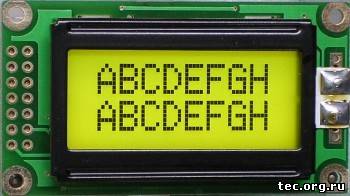

WH0802A-YGH-CT - один из популярных символьных ЖК-дисплеев линейки производителя Winstar.
Дисплейный модуль снабжен встроенным контроллером и светодиодной подсветкой.
Отображаются символы латиницы и кириллицы.
8 символов в строке
2 строки
светодиодная подсветка желто-зеленого цвета
Фон дисплея: серый
Отображение: позитивное
Символы: кириллица и латиница
логика дисплея совместима с уровнями ТТЛ.
Характеристики WH0802A-YGH-CT:
Параметр
Мин.
Норм.
Макс.
Напряжение питания логики
4,75V
5,0V
5,25V
Напряжение питания подсветки
3,6V
4,2V
5,2V
Ток потребления подсветки (4,2V)
70mA
140mA
Длина волны подсветки
570nm
Размеры модуля
58х32х13,3mm
Рзмеры видимой области
38x16mm
Размеры точки
0,56 х 0,66mm
Размеры символа
2,96 x 5,56mm
Диапазон температур
-20°С
+70°С
Вы можете скачать файл документации на WH0802A-YGH-CT ниже (на английском языке). Он содержит подробные технические характеристики, структурную схему, чертёж, таблицу символов, алгоритм работы, диаграммы и графики работы.
