ТВЗ-1-60 (PP)
Периодические поставки, Оптовые поставки по заказу | 14.01.2018, 00:20:20
ЦЕНА розничная: 2000руб | от 10шт: 1800руб


Master Cat

ТВЗ-1-60 (PP) - трансформатор выходной звуковой для ДВУХТАКТНЫХ (PP) ламповых усилителей начального уровня на таких лампах как 6П6С, 6П14П, 6П15П, 6П18П, EL-84, EL-86, 6Ф3П, 6Ф5П и подобных.

Трансформатор является репликой известного выходного трансформатора советских времен ТВЗ-1-6. Он выполнен по сходной схеме намотки, но на несколько большем магнитопроводе (без обмотки обратной связи).

Использован витой разрезной магнитопровод типа ШЛМ (Cut Core). Трансформатор имеет вакуумную пропитку лаком.


Параметры трансформатора ТВЗ-1-60 (PP):
Обозначение Параметр
Значение
Ктр Коэффициент трансформации 1:40
Raa Приведённое сопротивление первичной обмотки (при нагрузке) 6400ом
(Rн=4ом)
9600ом
(Rн=6ом)
12800ом
(Rн=8ом)
R1(акт) Активное сопротивление первичной обмотки 270ом
L1 Индуктивность первичной обмотки >65Гн*
Lрасс Индуктивность рассеяния 20мГн*
Iраб Рабочий ток первичной обмотки 2*45мА
Imax Максимальный ток первичной обмотки до 100мА
Pmax Звуковая мощность до 10Вт
C12 Межобмоточная ёмкость 1550пФ
Fраб Частотный диапазон
(по уровню -1дБ)
25..25000Гц
Наравномерность АЧХ в диапазоне частот 20Гц..25000Гц <1дБ
  Магнитопровод ШЛМ 20х40
сталь 3408
  Размеры
(без выводов)
68х57х67мм
  Вес ~950г
* Типовое значение измерено на частоте 100Гц прибором Mastech MS5308.

Выводы трансформатора ТВЗ-1-60 (PP):
Вывод Обозначение
Назначение
1 II-Н Вторичная обмотка
2 II-К Вторичная обмотка
3 А1 Анод-1
4 * Отвод 40%
5 +U + Питания
6 * Отвод 40%
7 А2 Анод -2

Схема обмоток ТВЗ-1-60 (PP):

Фото трансформаторов ТВЗ-1-60 (PP):

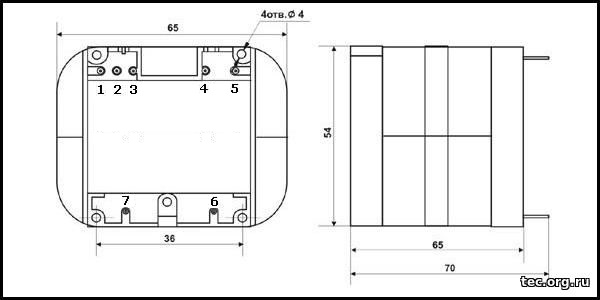

Чертёж трансформатора ТВЗ-1-60(PP):

Серийное производство трансформаторов ТВЗ-1-60 PP (ТВЗ-1-6+ PP New Edition):
Производитель: "ТЭК", СПб.
ЦЕНА розничная: 2000руб | от 10шт: 1800руб Код товара: 6709
