ТВЗ-100SE-4K-BOX
Периодические поставки | 24.04.2016, 12:25:42
ЦЕНА розничная: 4200руб | от 10шт: 4000руб



Трансформатор выходной звуковой для ОДНОХТАКТНЫХ (SE) ламповых усилителей на лампах 6П3С и им подобных. Отличные результаты могут получится также с менее мощными лампами, такими как 6П14П, 6П18П, 6П43П, El-84, EL-86, 6Ф3П и другими. Используются отожженые железные пластины магнитопровода.

Трансформатор имеет пропитку и помещен в защитный кожух. Выводы трансформатора сделаны гибким цветным монтажным проводом.

Коммутация выходных обмоток "по Партриджу" обеспечивает возможность подключать нагрузку сопротивлением 4, 8 или 16ом. При этом во всех схемах коммутации используются все секции вторичных обмоток. Однако потребитель при этом должен самостоятельно правильно соединить секции вторичной обмотки согласно приведенным ниже схемам, обязательно соблюдая правильную фазировку обмоток друг относительно друга.


Схемы соединения обмоток трансформатора ТВЗ-100SE-4K-BOX:



Основные параметры трансформатора ТВЗ-100SE-4K-BOX:
Вывод
Назначение
Raa Приведённое сопротивление первичной обмотки* около 4000ом
Сопротивление нагрузки 4/8/16ом
R1(акт) Активное сопротивление первичной обмотки 170ом
(типовое)
L1 Индуктивность первичной обмотки 12±1Гн
(измерено на частоте 200Гц)
Lрасс Индуктивность рассеяния 17мГн
(типовая)
Iраб Рабочий ток первичной обмотки до 100мА
Схема-1 Коэффициент трансформации 1/32
Схема-2 1/21,3
Схема-3 1/16
  Магнитопровод EI-96х33
  Немагнитная прокладка 2х0,05мм
  Габаритные размеры 96х100х85мм
  Вес, не более 2Кг

Назначение выводов трансформатора ТВЗ-100SE-4K-BOX:
Вывод Цвет
Назначение
1 Бело-синий Первичная
2 Бело-красный Первичная
5 Желтый не используется
(отвод от середины первичной обмотки)
7 Жёлто-Синий Вторичная**
8 Синий
9 Жёлто-Чёрная Вторичная**
10 Чёрный
11 Жёлто-Красный Вторичная**
12 Красный

* Приведенное сопротивление указано без учета потерь в трансформаторе.
** Начала обмоток отмечены жёлтым кембриком.


Master Cat

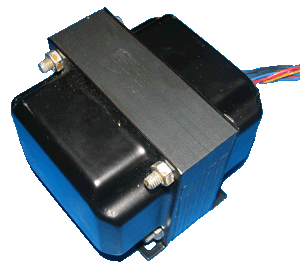

Трансформатор ТВЗ-100SE-4K-BOX
(вид сверху)


Производитель: По заказу "ТЭК", СПб
ЦЕНА розничная: 4200руб | от 10шт: 4000руб Код товара: 6171
