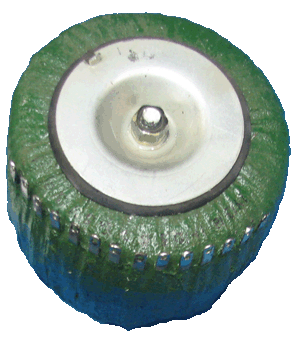

ТВТ-43 (Б/У)
Единичный экземпляр | 05.08.2017, 00:14:03
ЦЕНА розничная: 1000руб

ТВТ-43 - Трансформатор тороидальный выходной звуковой для ДВУХТАКТНЫХ (PP) ламповых усилителей на лампах  6П18П, 6П43П в режимах А или АВ, лампах 6П31С в режиме АВ.


  • Сердечник: О-70/55-50
  • Сталь: Э330, лента 0,35мм
  • Диапазон частот: 20Гц..200КГц
  •
  • Бывшие в употреблении (из приборов)
  •
  • Есть пара штук. Цена указана за один.

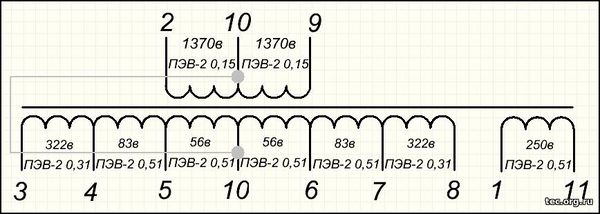

Схема трансформатора ТВТ-43:

Основные параметры выходного трансформатора ТВТ-43:
Выводы
вторичной обмотки
Ктр
(w1/w2)
Raa (Ом)
Нагрузка 8ом Нагрузка 16ом
1-11 11 968 1936
4-5 33 8712 17424
5-10 49 19208 38416
6-10 49 19208 38416
6-7 33 8712 17424
5-6 24,5 4802 9604
4-7 9,85 776 1552
4-10 19,7 3108 6216
4-6 14 1568 3136


Без доработки можно использовать в усилителе PP с лампами 6П18П, 6П43П в режимах А или АВ, даже можно с 6П31С в режиме АВ.

В включении вторичкой 3-8 для лампового цирклотрона. Если доработать, препарировав киперную ленту добравшись до контактов, отделить обмотку 3-4 и 7-8 и подключить их последовательно к первичным 2-10 и 10-9, расширится круг используемых ламп. Ну и естественно можно разделить обмотки вторичек и запараллелить с одноименными по количеству витков обмотками.


Отделив обмотки 322 вит. и добавив к 1370вит по краям, первичка станет 2х1370+322.
Вторички 83+56 запараллелить с такими же 56+83.
Получится Ктр=24,4 и Raa=5кОм.

Производитель: СССР
ЦЕНА розничная: 1000руб
