ТВТ-24
Периодические поставки | 04.06.2018, 23:12:55
ЦЕНА розничная: 1500руб


Изделия Б/У.

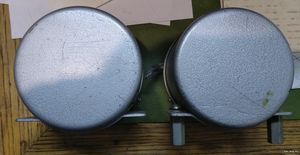

ТВТ-24 - Трансформатор тороидальный выходной звуковой для ДВУХТАКТНЫХ (PP) ламповых усилителей на лампах  6П14П и им подобных. Применялся в генераторах Г3-33, Г3-34.

Без низкоомной обмотки (ее придется домотать самостоятельно).

  • Сердечник: ОЛ40-76/40
  • Сталь: Э330
  • Толщина ленты: 0,35мм

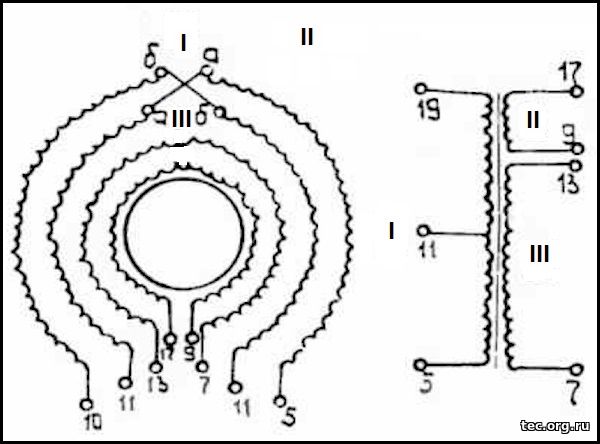

Схема намотки трансформатора ТВТ-24:

Параметры обмоток трансформатора ТВТ-24:
Наименование обмотки Ø провода Марка провода Число витков
I Первичная 0,15 ПЭВ-2 1500+1500
III Вторичная высокоомная 0,27 ПЭВ-2 850
II Вторичная (6om)
намотать самостоятельно
0,8 ПЭВ-2 94

Методика домотки трансформатора.

Развинтить кожух, нагреть трансформатор на водяной бане до размягчения воско-парафиновой смеси, извлечь трансформатор, домотать 94 витка проводом 0,8 или близким к нему. При желании Вы можете пересчитать количество витков для имеющейся у Вас нагрузки (например 77 витков на нагрузку 4ом или 108 витков для нагрузки 8ом). Обмотку следует мотать в один слой по всей окружности тора. Затем поместить трансформатор в кожух и залить обратно имеющейся смесью, при необходимости недостаток ее можно восполнить парафином.

Производитель: Россия
ЦЕНА розничная: 1500руб Код товара: 7775
