ТПП319-220-50
Единичный экземпляр | 05.09.2018, 23:22:39
ЦЕНА розничная: 650руб

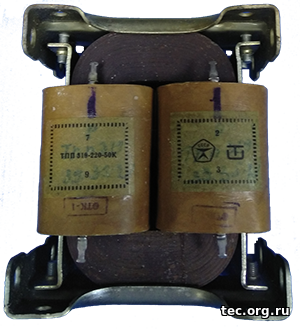

Трансформатор ТПП319-220-50 для питания полупроводниковых приборов. Выполнен на стержневом магнитопроводе.

  • Сердечник: ПЛМ27х32х58
  • Мощность: 200 Вт
  • Ток первичной обмотки: 2,03/1,15 А
  • Масса: 2,15 кг

Напряжения обмоток ТПП319-220-50:
Выводы Напряжение Ток
2-7
220В 1,15А
11-12 2,5В
13-14 2,5В
15-16 10В
17-18 10В
19-20 0,63В
21-22 0,63В


Схема обмоток трансформатора ТПП319-220-50:


При использовании трансформаторов ТПП319-220 на 220 В необходимо: соединить выводы 3 и 9; подать напряжение 220 В на выводы 2 и 7.


Выводы выходных обмоток трансформатора ТПП319 можно соединять последовательно и параллельно. Однако при этом следует учитывать особенности "двухкатушечных" трансформаторов на стержневых сердечниках:

При паралельном соединении обмоток на одной катушке начало одной обмотки соединяется с началом другой и конец с концом (чётный вывод с чётным, нечётный с нечётным); на разных катушках наоборот - начало обмотки одной катушки с концом обмотки с другой катушки (чётный с нечётным).

При последовательном соединении обмоток на одной катушке начало одной обмотки соединяется с концом другой (чётный вывод с нечётным), на разных катушках - начало обмотки с одной катушки с началом обмотки с другой катушки (чётный вывод с чётным, нечётный с нечётным).

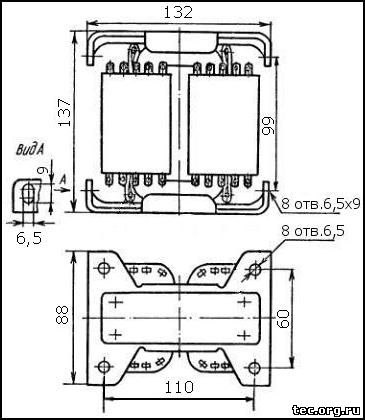

Чертёж трансформатора ТПП319-220-50:
Производитель: "Трансвит", г.Великий Новгород
ЦЕНА розничная: 650руб Код товара: 5720
