ТПП312-220-50
Периодические поставки | 25.08.2019, 01:19:16
ЦЕНА розничная: 800руб

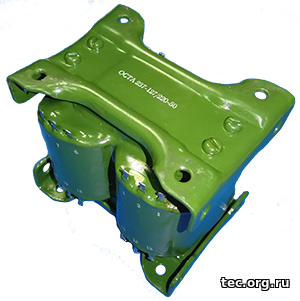

Трансформатор ТПП312-220-50 для питания полупроводниковых приборов. Выполнен на стержневом магнитопроводе.

  • Сердечник: ПЛМ27х40х46
  • Мощность: 160 Вт
  • Ток первичной обмотки: 1,53/0,83 А
  • Масса: 3,4 кг

Напряжения обмоток ТПП312-220-50:
Выводы Напряжение Ток
2-7
(3-9 соединить)
220В 0,83А
11-12 10,1В 2,29А
13-14 10,1В 2,29А
15-16 20,2В 2,29А
17-18 20,2В 2,29А
19-20 5,05В 2,29А
21-22 5,05В 2,29А


Схема обмоток трансформатора ТПП312-220-50:


При использовании трансформаторов ТПП312-127/220 на 220 В необходимо: соединить выводы 3 и 9; подать напряжение 220 В на выводы 2 и 7.


Выводы выходных обмоток трансформатора ТПП312 можно соединять последовательно и параллельно. Однако при этом следует учитывать особенности "двухкатушечных" трансформаторов на стержневых сердечниках:

При паралельном соединении обмоток на одной катушке начало одной обмотки соединяется с началом другой и конец с концом (чётный вывод с чётным, нечётный с нечётным); на разных катушках наоборот - начало обмотки одной катушки с концом обмотки с другой катушки (чётный с нечётным).

При последовательном соединении обмоток на одной катушке начало одной обмотки соединяется с концом другой (чётный вывод с нечётным), на разных катушках - начало обмотки с одной катушки с началом обмотки с другой катушки (чётный вывод с чётным, нечётный с нечётным).

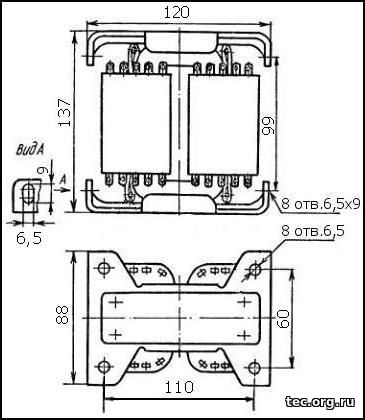

Чертёж трансформатора ТПП312-220-50:
Производитель: "Трансвит",г.В.Новгород
ЦЕНА розничная: 800руб Код товара: 5815
