ТПП304-127/220-50
Единичный экземпляр | 05.05.2017, 01:41:02
ЦЕНА розничная: 600руб

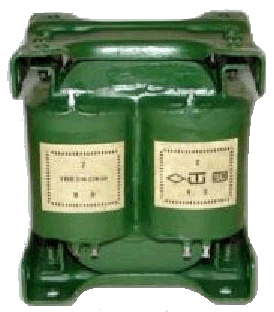

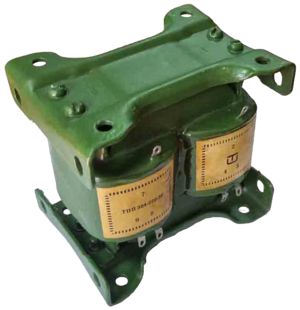

Трансформатор ТПП304-220-50 для питания полупроводниковых приборов. Выполнен на стержневом магнитопроводе.

  • Сердечник: ПЛМ27х40х36
  • Мощность: 135 Вт
  • Ток первичной обмотки: 1,4/0,79 А
  • Масса: 2,9 кг

Напряжения обмоток ТПП304-220-50:
Выводы Напряжение Ток
2-7
(3-9 соединить)
220В 1,15А
11-12 4,92В 3,86А
13-14 4,92В 3,86А
15-16 10В 3,86А
17-18 10В 3,86А
19-20 2,45В 3,86А
21-22 2,45В 3,86А


Схема обмоток трансформатора ТПП304-220-50:


При использовании трансформаторов ТПП304-220 на 220 В необходимо: соединить выводы 3 и 9; подать напряжение 220 В на выводы 2 и 7.


Выводы выходных обмоток трансформатора ТПП304 можно соединять последовательно и параллельно. Однако при этом следует учитывать особенности "двухкатушечных" трансформаторов на стержневых сердечниках:

При паралельном соединении обмоток на одной катушке начало одной обмотки соединяется с началом другой и конец с концом (чётный вывод с чётным, нечётный с нечётным); на разных катушках наоборот - начало обмотки одной катушки с концом обмотки с другой катушки (чётный с нечётным).

При последовательном соединении обмоток на одной катушке начало одной обмотки соединяется с концом другой (чётный вывод с нечётным), на разных катушках - начало обмотки с одной катушки с началом обмотки с другой катушки (чётный вывод с чётным, нечётный с нечётным).

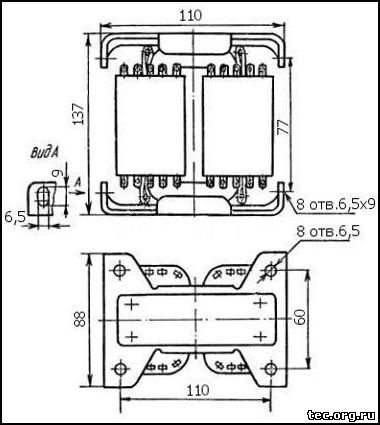

Чертёж трансформатора ТПП304-220-50:
Производитель: "Трансвит", г.Великий Новгород
ЦЕНА розничная: 600руб Код товара: 6153
