ТПП296-127/220-50
Единичный экземпляр | 21.12.2013, 18:56:27
ЦЕНА розничная: 500руб

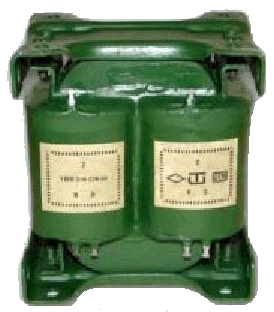

Трансформатор ТПП296-127/220-50 для питания полупроводниковых приборов. Выполнен на стержневом магнитопроводе.

  • Сердечник: ПЛМ22х32х58
  • Мощность: 110 Вт
  • Ток первичной обмотки: 0,62 А
  • Масса: 2,15 кг

Напряжения обмоток ТПП296-127/220-50:
Выводы Напряжение Ток
2-7
(3-9 соединить)
220В 0,62А
11-12 10В 2,44А
13-14 10В 2,44А
15-16 10В 2,44А
17-18 10В 2,44А
19-20 2,65В 2,44А
21-22 2,65В 2,44А


Схема обмоток трансформатора ТПП296-220-50:


При использовании трансформаторов ТПП296-220-50 необходимо: соединить выводы 3 и 9; подать напряжение 220 В на выводы 2 и 7.

Выводы выходных обмоток трансформатора ТПП296 можно соединять последовательно и параллельно. Однако при этом следует учитывать особенности "двухкатушечных" трансформаторов на стержневых сердечниках:

При паралельном соединении обмоток на одной катушке начало одной обмотки соединяется с началом другой и конец с концом (чётный вывод с чётным, нечётный с нечётным); на разных катушках наоборот - начало обмотки одной катушки с концом обмотки с другой катушки (чётный с нечётным).

При последовательном соединении обмоток на одной катушке начало одной обмотки соединяется с концом другой (чётный вывод с нечётным), на разных катушках - начало обмотки с одной катушки с началом обмотки с другой катушки (чётный вывод с чётным, нечётный с нечётным).

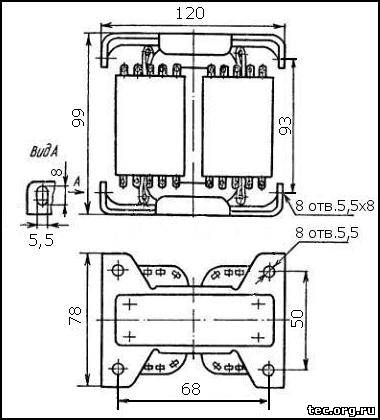

Чертёж трансформатора ТПП296-220-50:
Производитель: Россия
ЦЕНА розничная: 500руб Код товара: 4151
