Главная » Электронные компоненты » ТРАНСФОРМАТОРЫ, ИНДУКТИВНОСТИ » Отечественные сетевые трансформаторы

ТПП243-127/220-50
Периодические поставки | 03.10.2017, 22:02:45
ЦЕНА розничная: 250руб

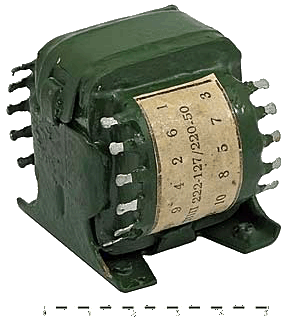

Трансформатор сетевой ТПП243-127/220-50 для питания полупроводниковых приборов. Выполнен на броневом сердечнике.

Основные характеристики ТПП243-127/220-50:
  • Сердечник: ШЛМ20х20
  • Мощность: 14,5 Вт
  • Ток первичной обмотки: 0,1 А
  • Масса: 0,75 кг
Напряжения обмоток ТПП243-127/220-50:
Выводы Напряжение Ток
2-9
220В (сеть) 0,1А
11-12 2,47В 0,552А
13-14 2,47В 0,552А
15-16 10В 0,552А
17-18 10В 0,552А
19-20 0,68В 0,552А
21-22 0,68В 0,552А

Трансформатор ТПП243-127/220-50 имеет шесть вторичных обмоток.


Схема трансформатора ТПП243-127/220-50:

Выводы выходных обмоток трансформатора ТПП243-127/220-50 можно соединять последовательно и параллельно:

При паралельном соединении обмоток начало одной обмотки соединяется с началом другой и конец с концом.

При последовательном соединении обмоток начало одной обмотки соединяется с концом другой.


Чертёж трансформатора ТПП243-127/220-50:
ЦЕНА розничная: 250руб Код товара: 7885
Просмотров: 123
