ТПП237-220-50
Периодические поставки | 25.09.2015, 23:47:41
ЦЕНА розничная: 200руб | от 10шт: 170руб

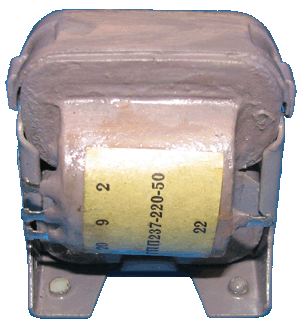

Трансформатор сетевой ТПП237-220-50 для питания полупроводниковых приборов. Выполнен на броневом сердечнике.

Основные характеристики ТПП237-220-50:
  • Сердечник: ШЛМ20х20
  • Мощность: 14,5 Вт
  • Ток первичной обмотки: 0,1 А
  • Масса: 0,75 кг
Напряжения обмоток ТПП237-220-50:
Выводы Напряжение Ток
2-9
220В (сеть) 0,1А
11-12 4,97В 0,445А
13-14 4,97В 0,445А
15-16 10В 0,445А
17-18 10В 0,445А
19-20 1,3В 0,445А
21-22 1,3В 0,445А

Трансформатор ТПП237-220-50 имеет шесть вторичных обмоток.


Схема трансформатора ТПП237-220-50:

Выводы выходных обмоток трансформатора ТПП237-220-50 можно соединять последовательно и параллельно:

При паралельном соединении обмоток начало одной обмотки соединяется с началом другой и конец с концом.

При последовательном соединении обмоток начало одной обмотки соединяется с концом другой.


Чертёж трансформатора ТПП237-220-50:
ЦЕНА розничная: 200руб | от 10шт: 170руб Код товара: 6837
