TOP243YN
Периодические поставки, Оптовые поставки по заказу | 06.07.2013, 10:15:17
ЦЕНА розничная: 80руб | от 10шт: 75руб


Микросхема TOP243YN является представителем семейства TOPSwitch-GX микросхем для импульсных источников питания фирмы Power Integrations. Микросхема TOP243YN применяется для построения обратноходовых, прямоходовых, повышающих и понижающих преобразователей напряжения.


Основные особенности  TOP243YN:
  • ШИМ-ключ с питанием от сети переменного тока
  • Встроенный транзистор MOSFET 700V
  • Встроенная система запуска
  • Ограничение тока
  • Защита от перегрузки по току и от перегрева
    Определение превышения границ сетевого напряжения
  • Чатота преобразования 66/132Кгц
  • Диапазон рабочих температур - -40...+125°С
  • КПД - до 90%
Расположение выводов TOP243YN:
Максимальная мощность преобразователя на TOP243YN:

Входное напряжение
230VAC
85-265VAC
45Вт 30Вт

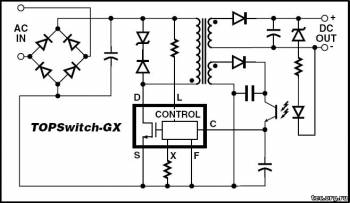

Типовая схема включения TOP243YN:

Более подробные характеристики микросхемы TOP243YN с подробными параметрами, схемами включения, графиками работы и рекомендациями по монтажу Вы можете получить скачав файл документации ниже (на английском языке).

Аналогичные микросхемы TOP243 в корпусах DIP-8 и SO-8  (меньшей мощности), а также другие микросхемы серии TOP, TNY поставляются по оптовым предварительным заказам.
[ Скачать документацию на TOP243YN (2.12Mb) ]
Производитель: Power Integrations, Inc.
ЦЕНА розничная: 80руб | от 10шт: 75руб Код товара: 5100
Просмотров: 6416
