S2055AF - мощный высоковольтный NPN транзистор со встроенным демпферным диодом в изолированном корпусе. Применяется в блоках горизонтальной развертки и импульсных блоках питания телевизоров.
Основные параметры транзистора S2055AF:
Uкэ(max) Uбэ=0
1500V
Uкэ(max) Iб=0
600V
Iк(max)
8A
Iк.имп(max)
15A
Iб(max)
4A
Pрасс.(max)
125W
Iкэ.нас. (Iк=4,5А)
< 1,5V
Hfe
8..30
Fгр
3MHz
Время выключения
1,0µS
Uпрям.диода
< 2V
Корпус
TO-3PM
(ISOWATT218FX)
Диапазон температур
-55..+150°C

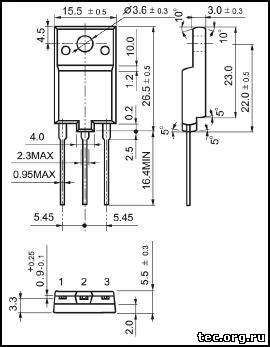

Чертёж транзистора S2055AF
Схема транзистора S2055AF:
Более подробные характеристики транзистора S2055AF с графиками работы и чертежами корпуса Вы можете получить скачав файл документации ниже (на английском языке).
