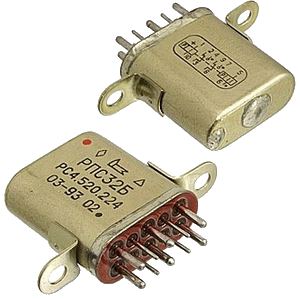

РПС32А / РПС32Б (РС4.520.224)
Нет в наличии | 12.10.2014, 10:43:26

РПС32А, РПС32Б - так называемые дистанционные преключатели - специальные поляризованные реле с двумя обмотками. Предназначены для коммутации цепей постоянного и переменного тока частотой до 10КГц.

Переключение двух групп контактов реле происходит при кратковременной подаче напряжения заданной полярности на одну из обмоток, обратное переключение происходит при подаче импульса напряжения заданной полярности на другую обмотку.

  • При подключении плюса источника питания к началу обмотки 1, а минуса — к концу обмотки 10 происходит замыкание контактов 3 с 2 и 8 с 9.
  • При подключении плюса источника питания к началу обмотки 6, а минуса — к концу обмотки 5 происходит замыкание контактов 3 с 4 и 8 с 7.
Основные параметры реле РПС32А,РПС32Б
(РС4.520.244)

Сопротивление обмотки 425..575ом
Номинальное напряжение обмотки 27В
Диапазон рабочих напряжений обмотки 24..32В
Напряжение срабатывания 8..16В
Время срабатывания 5мс
Скважность включения не менее 5
Сопротивление изоляции 200Мом
Напряжение изоляции 500В
Ток/напряжение коммутации (DC) 0,2-3,0А/6-34В
Ток/напряжение коммутации (AC) 0,1-1,0А/12-127В
Число циклов 10000
Температура среды -60..+100°С
Масса 20г


Чертеж реле РПС32А и РПС32Б:
