Шасси-корпус №1 для лампового УНЧ
Периодические поставки | 13.07.2016, 14:21:46
ЦЕНА розничная: 3900руб

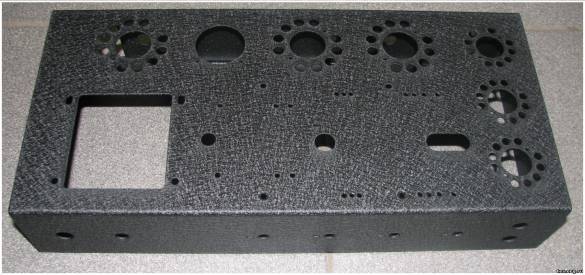

Шасси-корпус №1 предназначено для сборки лампового однотактного или двухтакного лампового усилителя с ламповым (кенотронным) выпрямителем источника анодного питания.

Шасси выполнено из стали толщиной 1,5мм и окрашено чёрной порошковой краской.

На монтажном шасси имеются:
  • 3 посадочных места для октальных ламповых панелей для выходных радиоламп (6П6С, 6П3С, el34, 6L6, 6С4С, 6550, КТ88 и т.п.) и кенотрона (5Ц3С, 5Ц4С, GZ34, 5U4G, 5Y4 и т.п.)

  • 3 посадочных места для установки ламповых панелей типа noval для пальчиковых радиоламп предварительных каскадов
    (6Н1П, 6Н2П, 6Н3П, 6Н5П, 6Н6П, 12AX7, 12AU7, ECC82, ЕСС83, ECC88 и т.п.)
  • посадочное место для силового трансформатора на магнитопроводе УШ32 / EI96
  • посадочное место для выходного трансформатора на магнитопроводе УШ32 / EI96
  • посадочное место для дросселя анодного питания на магнитопроводе УШ22 / EI66
  • Все посадочные места рассчитаны для грамотного размещения моточных изделий. Универсальность крепления позволяет использовать моточные изделия различных производителей.

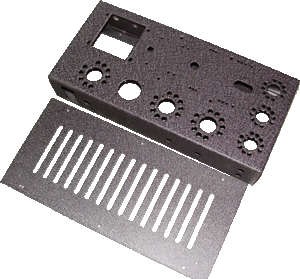

  • В комплект входит перфорированное днище, также окрашенное чёрной порошковой краской.
    В комплект входит накладная лицевая панель из нержавеющей стали.
На задней панели монтажного шасси подготовлены:
  • 1 отверстие для установки сетевого терминала типа IEC со встроенным выключателем и предохранителем
  • 1 отверстие для предохранителя анодного питания
  • 4 отверстия для разъёмов типа Jack или BANANA для подключения громкоговорителей и входов.
На лицевой панели имеются:
  • 2 отверстия для инструментальных / микрофонных входов типа JACK
  • 4 отверстия для установки регуляторов чувствительности входов и тембра (например: GAIN1, GAIN2, TREBLE, BASS)
  • 1 отверстие для светодиода индикации «работа /STAND-BY»
  • 1 отверстие для выключателя режима STAND-BY.



Корпус-шасси с дополнительной лицевой панелью:
Производитель: "Золотая Середина", СПб
ЦЕНА розничная: 3900руб Код товара: 6451
