Рекомендуем скачать последнюю версию программного обеспечения и обновление прошивки с сайта разработчика Microchip®.

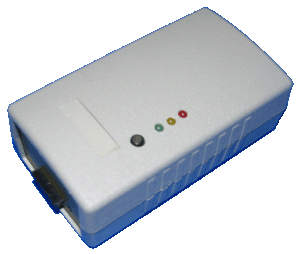

Данный программатор собран по технической документации фирмы Microchip® с минимальными отличиями от оригинальной схемы, что обеспечивает реализацию всех функций, предусмотренных разработчиком устройства.

Программатор PICKIT-2 предназначен для внутрисхемного (ICSP) программирования и отладки микроконтроллеров серии PIC. Программатор PICKIT-2 построен на базе контроллера PIC18F2550 с поддержкой USB 2.0, поэтому удалось создать дешевый программатор, который получает питание от USB и не требует дополнительного источника питания.

С помощью PICKIT2 разработчик имеет возможность не только программирования, но и внутрисхемной отладки кода в среде разработки MPLAB® IDE. Через USB порт так же осуществляется обновление прошивки программатора, т.е. PICKIT2 может сам обновить свое программное обеспечение без применения дополнительных средств. Программатор имеет компактные размеры.

Полнофункциональное Windows-приложение PICkit2 поддерживает программирование 8-битных (baseline (PIC10F, PIC12F5xx, PIC16F5xx), midrange (PIC12F6xx, PIC16F), PIC18F), 16-битных (PIC24, dsPIC30, dsPIC33) и 32-битных (PIC32) микроконтроллеров, а также множество других микросхем фирмы Microchip с последовательной EEPROM.

UART Tool позволяет использовать PICKit2 для передачи данных между отлаживаемым микроконтроллером и компьютером по UART.

Logic Tool позволяет симулировать воздействия и отслеживать состояние сигналов разрабатываемого устройства. Поддерживается 2 режима: «Logic I/O» - формирование нужных логических уровней и мониторинг состояния уровней цифровых сигналов; «Analyzer» - отображение формы до трех цифровых сигналов, с возможностью формирования реакции на событие (например, по нарастанию фронта одного сигнала, когда другой находится в высоком логическом уровне).

PICkit 2 Programmer-To-Go позволяет, записав в память PICkit2 программу «прошивки» микроконтроллера, программировать любой PIC, за исключением PIC32, нажатием одной кнопки, без использования ПК (необходимо только питание по USB от ПК или автономного USB-источника питания).

В комплексе со средой разработки MPLAB® IDE, PICkit2 поддерживает внутрисхемную отладку PIC-микроконтроллеров. Внутрисхемное программирование позволяет осуществлять пошаговое и непрерывное выполнение кода с точками останова по заданному условию PIC-микроконтроллера в составе конечного устройства. В точке останова позволяет просмотреть и изменить файл регистров МК.
