Диапазон частот	20Гц - 20КГц.
Выходная мощность	10 Вт (Rн=4ом)
Ток потребления в режиме покоя	50мА
Уровень входного сигнала	2-40 мВ
Сопротивление микрофона	4-10 Ком
Неравномерность АЧХ	±3 дБ
Rнагр.	4 Ом
Напряжение питания	8-18 В.

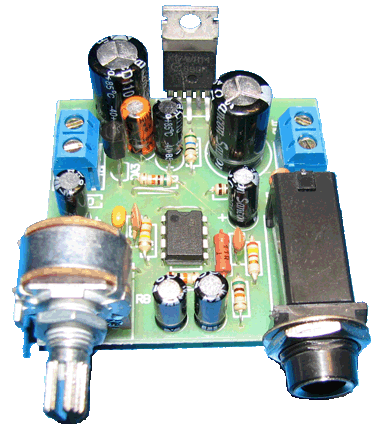

Схема мегафона предлагается для использования в первую очередь в экскурсионных и рейсовых автобусах для объявлений. Питание осуществляется от бортовой сети 12V. Схема представляет собой комбинацию микрофонного усилителя (на LM358) и выходного усилителя на К174УН14 (TDA2003). Следует установить выходнуюю микросхему К174УН14 (TDA2003) на радиатор. К плате мегафона следует подключать динамический микрофон с разъёмом JACK 6,3mm.
