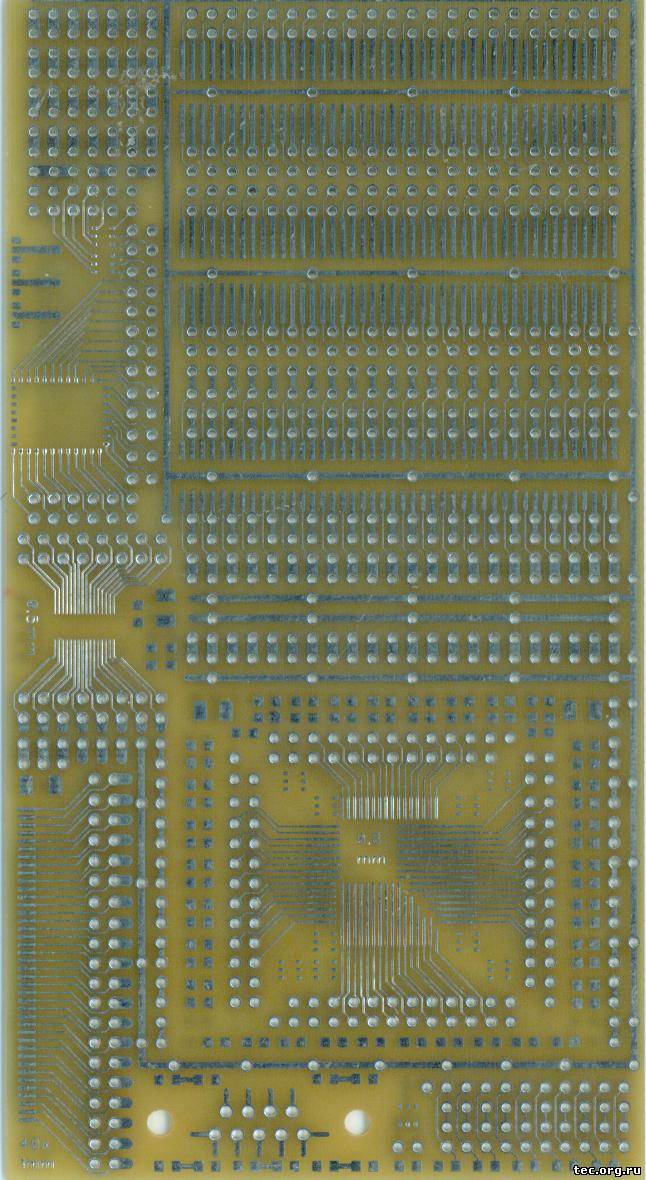

Двусторонняя макетная плата типа MCU-v2.
Это многофункцинальная макетная плата - на ней имеются контактные площадки для микросхем и иных элементов в различных корпусах.
Характеристики платы MCU-v2:
-
Размеры платы: 150 х 80 мм
-
Тип: двусторонняя с металлизацией отверстий
-
Шаг отверстий: 2,54мм
-
Толщина материла: 1.5мм
-
Места для DIP (шаг 2,54мм) и SOIC (шаг 1,27мм) микросхем.
-
Одно место для м/с в квадратном корпусе с шагом 0,8мм (TQFP, LQFP и т.п.) либо с шагом 0,5мм (QFN, MLF).
-
Одно место для двухрядной м/с с шагом 0,5мм либо с шагом 0,635мм.
-
Места для присоединения плоских шлейфов с шагом 0.5мм, 0.8мм, 1.0мм.
-
Места для навесных элементов
-
Место для углового разъёма DB9.
|
