GNS-3013AE-21
Ограниченная партия товара, Распродажа | 12.11.2013, 01:31:24
ЦЕНА розничная: 15руб | от 10шт: 12руб | от 100шт: 10руб

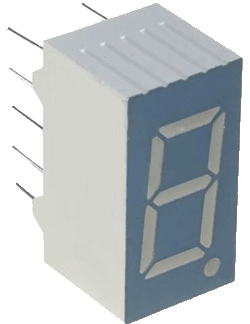

GNS-3013AE-21 - одноразрядный семисегментный светодиодный индикатор с десятичной точкой. Высота цифры 7,62мм (0,3”). Общий катод.



Чертёж индикатора GNS-3013AE-21

Параметры GNS-3013AE-21:
Количество разрядов
один
Схема соединений
общий катод
Матерал кристалла
GaAs/GaP
Цвет свечения
красный
Длина волны
635нм
Яркость свечения
9..12мкд
Цвет лицевой панели
серый
Рабочий ток сегмента
20мА
Прямое напряжение
Высота цифры
7,62мм
Габаритные размеры
12,7х7,6х6,1мм





Схема соединений GNS-3013AE-21

Назначение выводов GNS-3013AE-21:
1 общий катод
2 F
3 G
4 E
5 D
6 общий катод
7 DP (точка)
8 C
9 B
10 A
Производитель: G-NOR
ЦЕНА розничная: 15руб | от 10шт: 12руб | от 100шт: 10руб Код товара: 4365
