Главная » Электронные компоненты » ХИМИЯ, МАТЕРИАЛЫ и КРЕПЁЖ » Магнитопроводы

М2500НМC К100х60х7,5
Периодические поставки | 28.05.2017, 12:10:41
ЦЕНА розничная: 150руб | от 10шт: 120руб

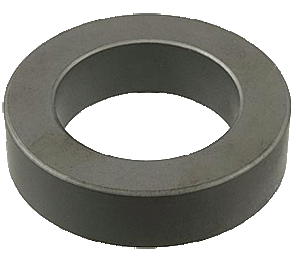

М2500НМC К100х60х7,5 - кольцевой ферритовый магнитопровод. Термостабильный марганец-цинковый феррит для слабых магнитных полей.

Ферритовые сердечники рекомендуются для применения в трансформаторах и дросселях одно- и двухтактных DC/DC-DC/AC-AC/AC конверторов, в сетевых фильтрах, фильтрах ВЧ-помех, в высоковольтных трансформаторах, в импульсных, согласующих и развязывающих сигнальных трансформаторах, в дросселях НЧ- фильтров акустических систем, в делителях напряжения, статических преобразователях на частотах до 450КГц.


Чертёж ферритового кольца:

Параметры ферритового кольца:
Марка K100x60x7,5 M2500HMC
D 100mm
d 60mm
h 7,5mm
Магнитная проницаемость 2500
Длина магнитного пути 240,72mm
Площадь поперечного сечения 148,26mm²
Масса
ТУ ФДГК.757.131.002.

Сердечники из ферритов марки НМ рекомендуется использовать при температуре окружающей среды от 60ºС до +150ºС и в диапазоне частот до 450 кГц.

Производитель: Россия
ЦЕНА розничная: 150руб | от 10шт: 120руб Код товара: 7607
Просмотров: 114
