Encoder-204
Периодические поставки | 18.05.2015, 03:43:18
ЦЕНА розничная: 100руб | от 10шт: 85руб

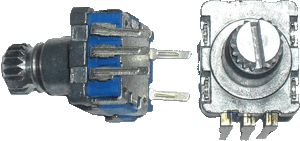

Encoder-204 - механический инкрементальный энкодер (N-coder, валкодер) - датчик поворота. Данная модель также снабжена кнопкой, срабатывающей при торцевом нажатии.

Энкодер имеет 5 выводов, 3 из которых выводы собственно датчика поворота, обычно подключаемые к микроконтроллеру. Два отдельных контакта на противоположной стороне корпуса - контакты кнопки торцевого нажатия.

Два сигнальных вывода (A и B) энкодера обычно подключаются ко входам микроконтроллера (они должны быть притянуты резисторами к "+" питания). Третий вывод подключается к общему проводу.

Сигналы на выводах сдвинуты по фазе друг от друга в зависимости от направления вращения.

Основные параметры Encoder-204:
  • Дискретность: 20 положений
  • Размеры основания: 11,7х13,5mm
  • Длина вала: 10mm
  • Вал: металлический 6мм "звезда"

В сети есть множество статей по принципу действия и подключению энкодеров к микроконтроллерам. Например:

Производитель: Китай
ЦЕНА розничная: 100руб | от 10шт: 85руб Код товара: 6609
