ДИД-2ТВ
Периодические поставки | 26.07.2018, 00:08:58
ЦЕНА розничная: 250руб


Двигатели с хранения 1989-90г.

ДИД-2ТВ - двигатель двухфазный индукционный тепловлагостойкий малой мощности для систем автоматики. Предназначен для работы в реверсивных малоинерционных приводах.

Двигатели серии ДИД имеют полый немагнитный ротор. Сдвиг фаз напряжения обмотки управления относительно напряжения обмотки возбуждения, равный 90°, осуществляется с помощью специальных схем независимо от нагрузки двигателя. Соединение с нагрузкой осуществляется с помощью муфты или шестерни. Не допускается непосредственное соединение вала с нагрузкой, создающей осевое усилие. Крепление двигателей фланцевое. Режим работы продолжительный (S1). Частота питания обмоток возбуждения и управления 400Гц.

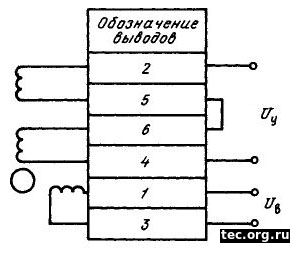

Схема включения двигателя ДИД-2ТВ:

Основные параметры двигателя ДИД-2ТВ:
Максимальная мощность 2Вт
Частота вращения 18000об/мин
Пусковой момент 34г*см
Напряжение возбуждения 36В 400Гц
Напряжение управления 30В 400Гц
Пусковой ток возбуждения <0,4A
Пусковой ток управления <0,23А
КПД 20%
Габариты Ø34х69мм
Вес. не более 165г
Условия эксплуатации:
Вибрационные нагрузки 10-1000Гц
ускорение 75м/с²
Ударные нагрузки ускорение 350м/с²
Температурный диапазон -60..+100°С
Относительная влажность до 98% (при 30°С)
Гарантийная наработка 2200ч

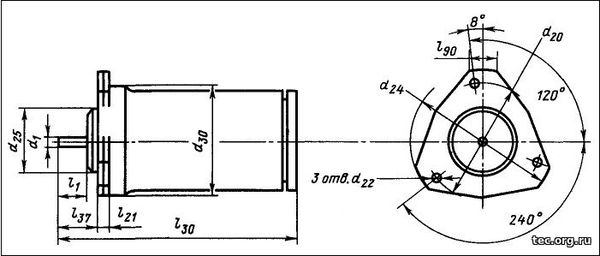

Чертёж электродвигателя ДИД-2ТВ:

L1=8,8mm, L21=4mm, L30=69mm, L37=10,8mm, L90=10,5mm
d1=2,8mm, d20=38,8mm, d22=3,2mm, d24=44,6mm, d30=34mm.
ЦЕНА розничная: 250руб Код товара: 3535
