6С19П (6С19П-В)
Периодические поставки, Оптовые поставки по заказу | 20.02.2012, 02:06:23
ЦЕНА розничная: 50руб | от 10шт: 45руб | от 100шт: 40руб



Триод 6С19П предназначен для работы в стабилизаторах напряжения и усилителях низкой частоты. Лампы 6С19П-В с повышенной вибростойкостью.

Выводы лампы 6С19П:
1,3,6,8 анод
2,7 сетка
4 накал
5 накал
9 катод

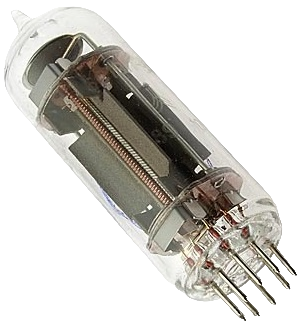

Лампа 6С19П выполнена в стеклянном пальчиковом корпусе с 9-ю выводами и работает в любом положении. Катод оксидный косвенного накала.


Параметры триода 6С19П:

Параметр 6С19П 6С19П-В
Напряжение накала 6,3В
Напряжение анода 110В
Ток накала 1,0±0,1А 1,0±0,07А
Ток анода 95±15мА
Обратный ток сетки <3мкА
Крутизна характеристики 7,5±1,5мА/В
Напряжение смещения на сетке -7В
Сопротивление в цепи катода для автоматического смещения 130 ом
Внутреннее сопротивление 400±100ом 420±100ом
Напряжение виброшумов <500мВ <200мВ
Эквивалентное сопротивление внутриламповых шумов 0,2Ком
Входная ёмкость около 6,5пФ 5,75±2,25пФ
Выходная ёмкость 2,5±1,5пФ 2,5±1,5пФ
Проходная ёмкость около 8пФ <10пФ
Ток утечки катод-подогреватель <20МкА New Cell
Срок службы 2000ч 1000ч

Чертёж лампы 6С19П:

Более подробные параметры лампового триода 6С19П Вы можете получить в файле документации ниже.

Предельные параметры лампы 6С19П:

Напряжение накала 5,7..6,9В
Напряжение анода 350В
Напряжение сетки отрицательное 1,5..200В
Максимальная мощность на аноде:
при Ua<200В
при Uа>200В
11Вт
7Вт
Ток анода
140мА
Наибольшее напряжение между катодом и подогревателем
250В
Максимальное сопротивление в цепи сетки 500Ком
Температура баллона +250°C
Температура среды -60..+70°C*
Наработка 10000ч
* для 6С19П-В до +250°C
Условное графическое обозначение триода 6С19П:

[ Скачать документацию на 6С19П (6С19П-В) (74.8Kb) ]
Производитель: г.Ульяновск
