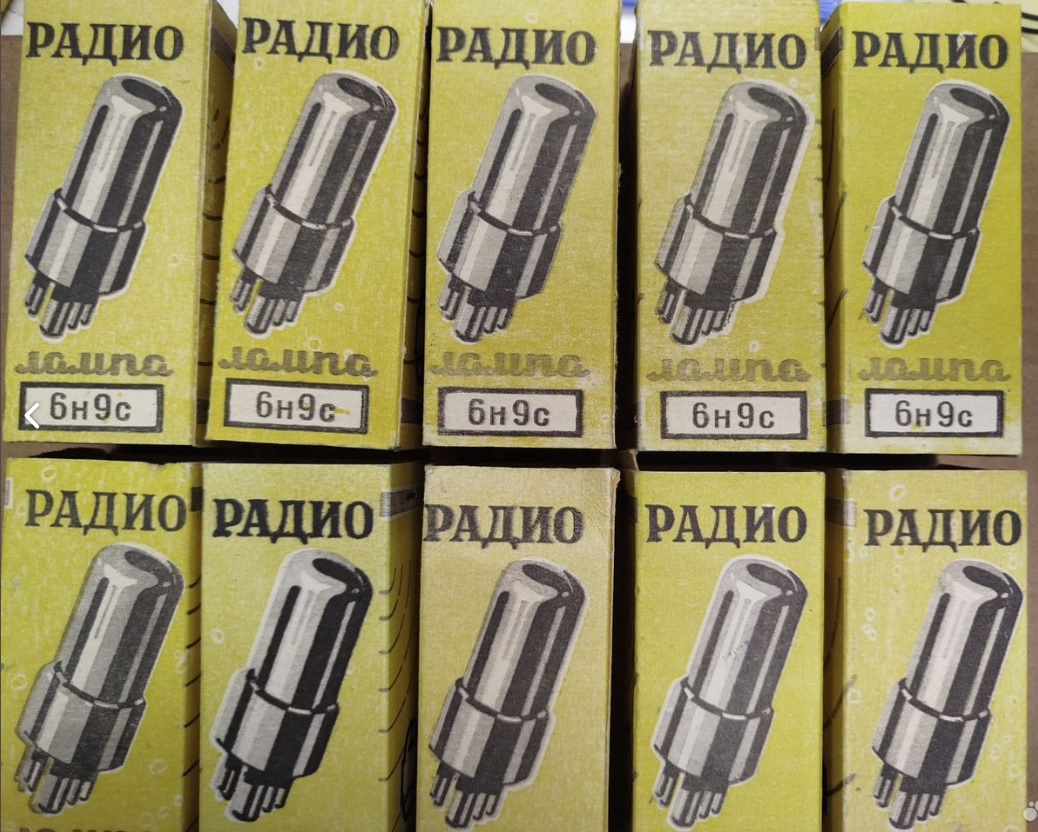

6Н9С
Регулярные поставки, Оптовые поставки по заказу | 27.11.2014, 18:57:31
ЦЕНА розничная: 100руб | от 10шт: 85руб

Двойной триод с раздельными катодами 6Н9С предназначен для работы в усилителях низкой частоты.

Выводы 6Н9С:
1 сетка 1
2 анод 1
3 катод 1
4 сетка 2
5 анод 2
6 катод 2
7 накал
8 накал

Лампа 6Н9С выполнена в стеклянном корпусе с октальным цоколем и работает в любом положении. Катод оксидный косвенного накала.


Параметры лампы 6Н9С:
(каждого триода)
Напряжение накала 6,3В
Напряжение анода 250В
Напряжение сетки -2В
Ток накала
300±25мА
Ток анода
2,3±0,9мА
Крутизна характеристики
1,6±0,4мА/В
Коэффициент усиления
70±15
Ток утечки катод-подогреватель <20мкА
Внутреннее сопротивление
44Ком
Входная ёмкость 3,0/3,4пФ
Выходная ёмкость 3,8/3,2пФ
Проходная ёмкость 2,8пФ
Срок службы >500ч


Цоколёвка лампы 6Н9С:

В файле документации Вы найдете анодные и сеточные характеристики лампы 6Н9С, рекомендуемые режимы работы и примеры схем включения.

Предельные параметры лампы 6Н9С:
(каждого триода)
Напряжение накала 5,7..7,0В
Напряжение анода 275В
Максимальная мощность на аноде 1,1Вт
Максимальное напряжение катод-подогреватель ±100В
Максимальный ток катода 20мА
Максимальное сопротивление в цепи сетки 500Ком



См.также октальные панели для лампы 6Н9С:
[ Скачать документацию на 6Н9С (210.5Kb) ]
Производитель: "Рефлектор", г.Саратов
ЦЕНА розничная: 100руб | от 10шт: 85руб Код товара: 3968
