6Н2П-ЕВ
Периодические поставки | 18.01.2014, 01:47:55
ЦЕНА розничная: 50руб | от 10шт: 45руб | от 100шт: 40руб



Двойной триод 6Н2П-ЕВ предназначен для усиления напряжения во входных каскадах УНЧ. Лампа вибростойкая (индекс ЕВ).

Выводы 6Н2П-ЕВ:
1 анод 1
2 сетка 1
3 катод 1
4 накал
5 накал
6 анод 2
7 сетка 2
8 катод 2
9 экран

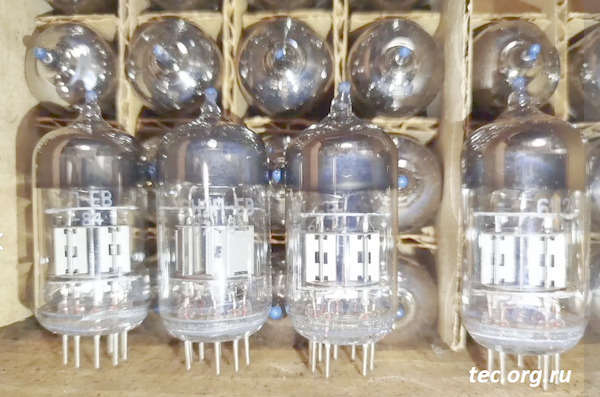

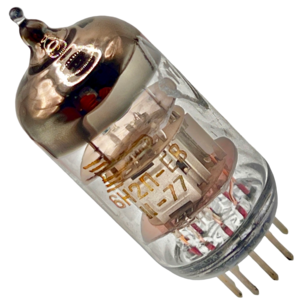

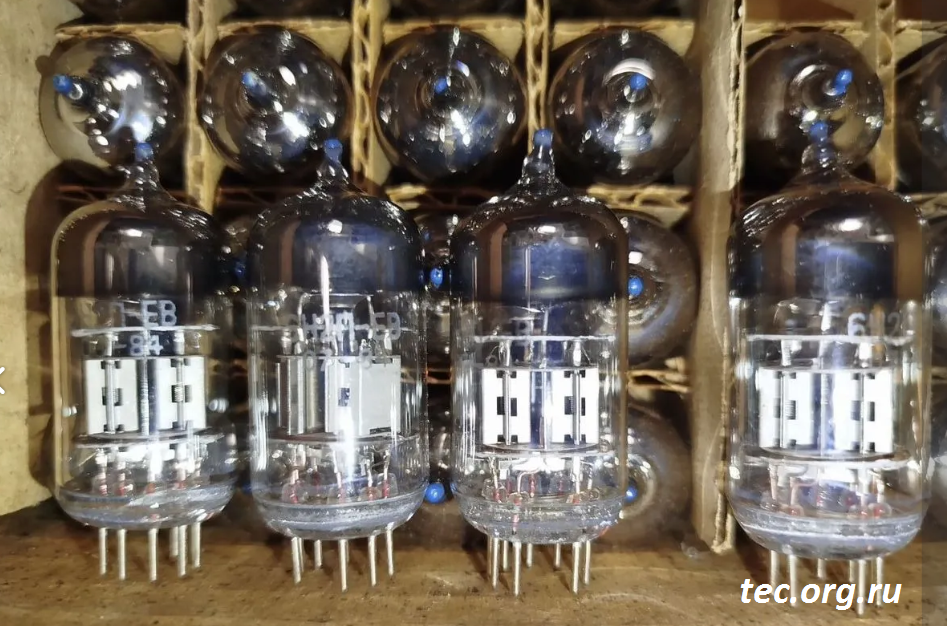

Лампа 6Н2П-ЕВ выполнена в стеклянном пальчиковом корпусе с 9-ю выводами и работает в любом положении. Катод оксидный косвенного накала.;


Параметры лампы 6Н2П-ЕВ:
(каждого триода)
Напряжение накала 6,3В
Напряжение анода 250В
Напряжение сетки (рабочее) -1,5В
Ток накала 340±25мА
Ток анода 2,3±0,9мА
Крутизна характеристики 2,1±0,5мА/В
Коэффициент усиления* 100±15
Ассиметрия усления <2,4
Напряжение отсечки электронного тока сетки, не более -1,2В
Обратный ток сетки <0,1мкА
Входная ёмкость 2,35±0,35пФ
Выходная ёмкость* 2,5+0,5пФ
Проходная ёмкость* 0,55..0,8пФ
Ёмкость между анодами <0,15пФ
Наработка на отказ >5000ч


Условное обозначение лампы 6Н2П-ЕВ:

Предельные параметры лампы 6Н2П-ЕВ:
(каждого триода)
Напряжение накала 6,0..6,6В
Напряжение анода 300В
Максимальная мощность на аноде 0,8Вт
Наибольшее напряжение между катодом и подогревателем 100В
Максимальный ток катода 10мА
Максимальное сопротивление в цепи сетки 1Мом
Максимальная температура баллона +95°С
Диапазон температур -60..+85°C



* Электрические параметры ламп 6Н2П-ЕВ различных производителей могут незначительно отличаться.


[ Скачать документацию на 6Н2П-ЕВ (198.2Kb) ]
Производитель: "Восход", г.Калуга
ЦЕНА розничная: 50руб | от 10шт: 45руб | от 100шт: 40руб Код товара: 3277
