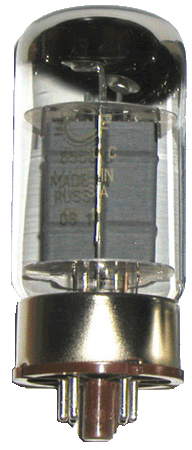

6550 C "Светлана"
Ограниченная партия товара | 15.07.2017, 17:37:12
ЦЕНА розничная: 2500руб

Высококачественный выходной лучевой тетрод 6550C Svetlana™ специально предназначен для работы в однотактных и двухтактных выходных каскадах усилителей низкой частоты. Примененные высококачественные материалы сеток и катода обеспечивают отличное качество звука и продолжительный ресурс работы лампы. 6550 - один из лучших выходных лучевых тетродов на сегодняшний день.

Выводы лампы 6550:
2-7
Нить накала
(подогреватель)
3 анод
4 вторая сетка
5 первая сетка
8 катод и лучеобразующие пластины
1,6 не подключены

Лампа 6550C выполнена в стеклянном корпусе. Цоколь металлический октальный большого диаметра. Работает в любом положении. Катод косвенного накала.



Цоколёвка лампы 6550:
Условное обозначение лампы 6550:
Чертёж лампы 6550C:

Параметры лампы 6550C:

Напряжение накала
6,3В
Ток накала (тип.) 1,6А
Входная ёмкость <18,5пФ
Выходная ёмкость <12,5пФ
Проходная ёмкость <1,1пФ
Размеры Ø45х120мм
Вес <100г

Предельно-допустимые режимы 6550C:

Напряжение накала 5,7..6,9В
Напряжение анода 680В
Напряжение второй сетки 400В
Напряжение первой сетки -300В
Напряжение катод-подогреватель ±250В
Максимальная мощность на аноде 35Вт
Максимальная мощность на второй сетке 6Вт
Максимальный ток покоя катода 175мА
Сопротивление в цепи первой сетки  200Ком
Температура баллона +250ºС

Более подобные параметры лампы 6550C с анодными и анодно-сеточными характеристиками и режимами работы находятся в файле документации ниже (на английском языке).


Внимание! Комиссионный товар. Ограниченная гарантия - 7 дней на проверку.
Рекомендуемые режимы 6550C:
Одна лампа - класс А:
Напряжение анода 400В
Напряжение второй сетки 225В
Напряжение на первой сетке
-22В
Ток покоя анода 87мА
Ток анода при максимальном сигнале 105мА
Ток покоя второй сетки 4мА
Ток второй сетки при максимальном сигнале 18мА
Крутизна характеристики 9,5мА/В
Сопротивление нагрузки 3000ом
Выходная мощность 12Вт

Две лампы:
Push-Pull - Класс АB1 - тетродное включение, автоматическое смещение
Напряжение анода 400В
Напряжение второй сетки 310В
Резистор в цепи катода
140ом 25Вт
Ток покоя анода 170мА
Ток анода при максимальном сигнале 185мА
Сопротивление нагрузки (между анодами) 5000ом
Коэффициент гармоник 0,7%
Выходная мощность 40Вт

Push-Pull - Класс АB1 - тетродное включение, фиксированное смещение
Напряжение анода 600В
Напряжение второй сетки 300В
Смещение на первой сетке
-55В
Ток покоя анода 100мА
Ток анода при максимальном сигнале 270мА
Сопротивление нагрузки (между анодами) 5000ом
Коэффициент гармоник 3,0%
Выходная мощность 100Вт
[ Скачать документацию на 6550 C "Светлана" (50.2Kb) ]
Производитель: "Светлана", СПб
ЦЕНА розничная: 2500руб Код товара: 4200
