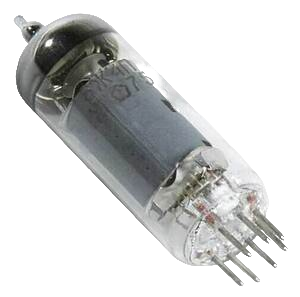

6Ж4П
Периодические поставки | 28.08.2011, 10:53:52
ЦЕНА розничная: 40руб | от 10шт: 35руб | от 100шт: 30руб

Цоколёвка лампы 6Ж4П:

6Ж4П - пентод высокой частоты с короткой характеристикой.

Предназначен для усиления напряжения высокой частоты.

Выводы 6Ж4П:
1 первая сетка
2 третья сетка, экран
3 накал
4 накал
5 анод
6 вторая сетка
7 катод

Лампа 6Ж4П выполнена в стеклянном пальчиковом корпусе с 7-ю выводами и работает в любом положении. Катод оксидный косвенного накала. Цоколь - РШ4.


Параметры лампы 6Ж4П:
Напряжение накала 6,3В
Напряжение анода 250В
Напряжение второй сетки 150В
Ток накала 300±25мА
Ток анода 11±3,3мА
Ток второй сетки 4,5±1,7мА
Крутизна характеристики 5,7±1,3мА/В
Ток в цепи анода при напряжении второй сетки -7В 30мкА
Сопротивление в цепи катода для автоматического смещения 68 ом
Внутреннее сопротивление около 900Ком
Входная ёмкость 6,3пФ
Выходная ёмкость 6,3пФ
Проходная ёмкость <0,0035пФ
Срок службы >500ч

Чертёж лампы 6Ж4П:
Предельные параметры лампы 6Ж4П:
Напряжение накала 5,7..7,0В
Напряжение анода 300В
Напряжение второй сетки максимальное 350В
Максимальная мощность на аноде 3,5Вт
Максимальная мощность на второй сетке 0,9Вт
Наибольшее напряжение между катодом и подогревателем 90В
Максимальный ток катода 20мА
Максимальное сопротивление в цепи первой сетки 500Ком
Максимальный ток утечки катод-подогреватель 20мкА



Производитель: "НЭВЗ", г.Новосибирск
ЦЕНА розничная: 40руб | от 10шт: 35руб | от 100шт: 30руб Код товара: 1205
