6Ц13П
Периодические поставки | 02.01.2017, 12:32:56
ЦЕНА розничная: 30руб | от 10шт: 25руб


Радиолампа 6Ц13П - кенотрон для выпрямления переменного напряжения промышленной частоты.

  • Работает в любом положении.
  • Баллон стеклянный
  • Катод оксидный косвенного накала.
  • Исполнение пальчиковое с 9-ю штырьками ("Новаль").
Выводы диода 6Ц13П
А
Анод
4
Подогреватель
5 Подогреватель, катод

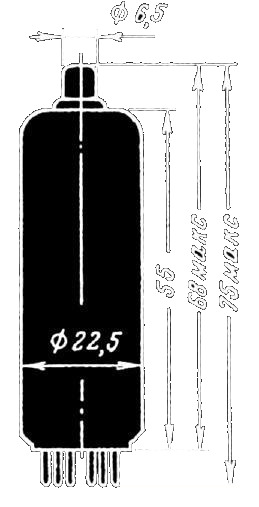

Чертёж лампы 6Ц13П:

Более подробные параметры демпферного диода 6Ц13П находятся в файле документации ниже.

Номинальные параметры диода 6Ц13П:

Напряжение накала 6,3В
Ток накала 0,95±0,15А
Ток эмиссии, не менее (при Ua=20В) 70мА
Выпрямленный ток, не менее
(Uтр=650В, Rн=5Ком, С=4мкФ)
120мА
Наработка, не менее 500ч
Размеры, не более Ø22,5х75мм


Предельные параметры диода 6Ц13П:

Напряжение накала 5,7..6,9В
Обратное напряжение 1600В
Ток анода в импульсе* 900мА
Выпрямленный ток (среднее значение) 120мА
Мощность рассеиваемая анодом 8Вт
Температура баллона +200°С
Температура среды -60..+70°С
* При длительности импульса не более 12мкс.

Цоколёвка диода 6Ц13П
Производитель: "Светлана", СПб
ЦЕНА розничная: 30руб | от 10шт: 25руб Код товара: 6197
