Главная » Электронные компоненты » ЭЛЕКТРОВАКУУМНЫЕ ПРИБОРЫ » Индикаторные приборы

нет: ИН-9
Нет в наличии | 13.07.2012, 01:36:48

Линейный индикатор тлеющего разряда ИН-9 для работы в качестве визуального цифрового индикатора электрических сигналов в контрольно-измерительных устройствах, в системах управления технологическими процессами.

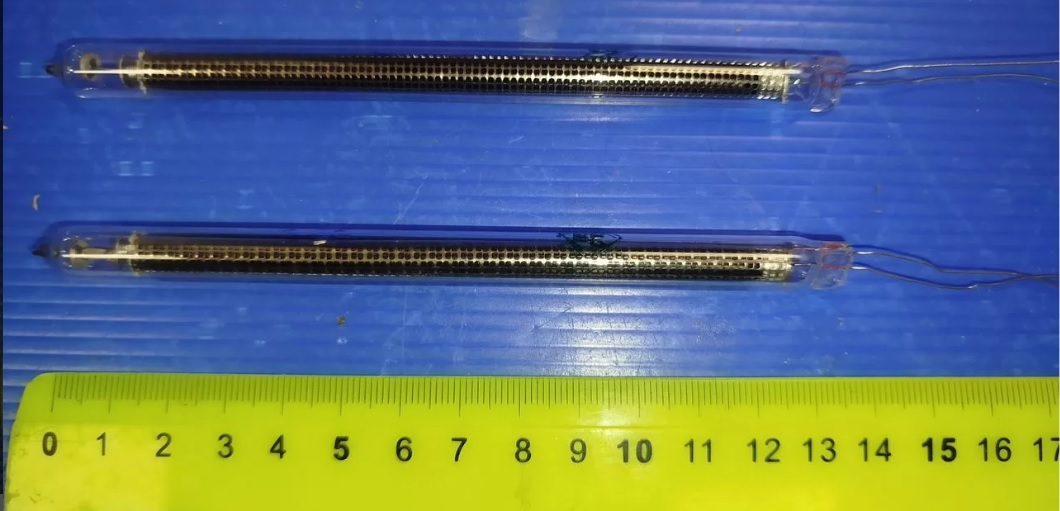

Конструктивно индикатор ИН-9 представляет собой круглую стеклянную колбу с длинным цилиндрическим анодом и катодом. Катод изготовлен из молибденовой проволоки и расположен внутри анода вдоль его оси. Анод имеет прорези по всей длине, сквозь которые и наблюдается свечение разряда. Изменение длины разряда в зависимости от протекающего тока происходит линейно.

Индикация производится длиной светящегося столбика через боковую поверхность баллона.

ИН-9 - полярный прибор - анод и катод обозначены на чертеже.

  • Цвет свечения - оранжевый
  • Оформление стеклянное.
  • Масса 15 г.
Чертёж индикатора ИН-9:
Основные параметры индикатора ИН-9:
Цвет свечения оранжевый
Яркость свечения >40кд/м²
Угол обзора >50º
Напряжение источника питания >250В
Напряжение возникновения разряда <140В
Напряжение поддержания разряда <70В
Ток индикации <12мА
Длина светящегося столба 20..97мм
Приведенная погрешность
(от нелинейности)
<4%
Размеры (макс.) Ø10х140мм
Наработка >1000ч

Наиболее просто построить на ИН-9 индикаторы сетевого напряжения:
Производитель: "Газотрон", г.Ровно
Код товара: 1188
Просмотров: 5142
