нет ИЛТ4-30М (П402А)
Нет в наличии | 26.12.2013, 23:21:20

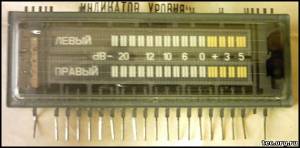

Вакуумный шкальный люминисцентный индикатор (ВЛИ) типа ИЛТ4-30М (П402А) предназначен для отображения информации об уровнях сигнала в электронной аппаратуре, в том числе в стереофонических усилителях низкой частоты. Выполнен в стеклянном корпусе с 20-ю плоскими лужеными выводами для монтажа на печатную плату.

Индикатор ИЛТ4-30М (П402А) двухцветный - основной цвет зелёный, цвет элементов, отображающих наивысшие уровни сигнала - красный.


Параметры индикатора ИЛТ4-30М (П402А):

Цвет свечения
зелёный
красный
Число управляемых элементов 32
Размеры информационного поля 20х70мм
Размеры индикатора 100х33мм
Яркость свечения номинальная:
зеленого цвета
красного цвета
400кд/м²
70кд/м²
Неравномерность яркости свечения элементов < 60%
Напряжение накала
3,5В
(2,97..3,85В)
Ток накала номинальный
115мА
(110..130мА)
Запирающее напряжение сетки. не менее -3В
Напряжение анодов-сегментов 35В
Напряжение на сетке 25В
Номинальный ток сетки 12мА
Суммарный ток анодов-сегментов 16мА
Температура среды -60..+70ºС
Число циклов переключения накала, не менее 10000
Миинмальная наработка 30000ч

Чертёж индикатора ИЛТ4-30М (П402А):
 Нумерация выводов слева направо.

Назначение выводов индикатора ИЛТ4-30М (П402А):

1
Катод, проводящий слой баллона
2
Сетка левой верхней шкалы
3-15
Элементы с 3 до 15
4
свободный
5
Сетка правой нижней шкалы
16-19
Элементы с 16 до 19
20
Катод
Производитель: "РЕФЛЕКТОР", г.Саратов
Код товара: 5047
