DS232A
Периодические поставки, Ограниченная партия товара | 23.02.2011, 02:01:07
ЦЕНА розничная: 45руб | от 10шт: 40руб
Корпус: DIP-16


DS232A (аналог MAX232A) - 2/2-канальный приёмо-передатчик стандарта EIA/TIA-232-E (он же RS-232).

  • 2 канала передачи TTL/RS232
  • 2 канала приёма RS232/TTL
  • Уровни совместимые с ТТЛ/КМОП
  • Входные уровни RS232: до ±30V
  • Питание однополярное: +5V
  • Скорость до 250Kbit/sec
  • Малые ёмкости 0,1µF
  • Температура: 0..+70°С

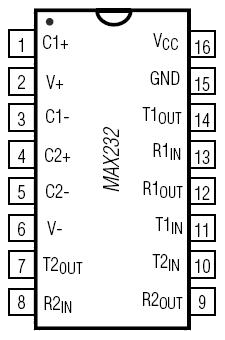

Расположение выводов DS232A

Назначение выводов D232A

1,3 Конденсатор C1
2 Конденсатор С3
4,5 Конденсатор C2
6 Конденсатор C4
10,11 Входы TTL
9,12 Выходы TTL
8,13 Входы RS-232C
7,14 Выходы RS-232C
16 Питание +5V
15 Общий

Краткие параметры DS232A

Напряжение питания
5В±10%
Ток потребления
4..15mA (тип.)
Входное сопротивление RS232
5Kom (тип.)
Выходное сопротивление RS232
>300om
Входное напряжение лог."0"
<0,8V
Входное напряжение лог."1"
>2V
Выходные уровни RS232
±5V (мин.)
±8V (тип.)
Выходной ток короткого замыкания RS232
±30mA(тип.)



MAX232 (DS232) - интегральная схема, преобразующая сигналы последовательного порта RS-232 в сигналы, пригодные для использования в цифровых схемах на базе ТТЛ или КМОП технологий. MAX232 работает приёмопередатчиком и преобразует сигналы RX, TX, CTS и RTS.

Микросхема MAX232 обеспечивает уровень выходного напряжения, используемый в RS-232 (приблизительно ±7.5В), преобразуя входное напряжение +5В при помощи схемы на переключаемых внешних конденсаторах. Это упрощает реализацию RS-232 в устройствах, работающих при напряжении питания +5В, так как не требуется усложнять источник питания только для того, чтобы использовать RS-232.

Входное напряжение от RS-232, которое может достигать ±30 В, понижается до стандартных 5 В, используемых в транзисторно-транзисторной логике. Входы имеют средний порог 1.3 В и средний гистерезис 0.5 В.

Когда микросхема MAX232 получает на вход логический "0" от ТТЛ, она преобразует его в напряжение от +5 до +15В, а когда получает логическую "1" - преобразует её в напряжение от -5 до -15В, и по тому же принципу выполняет обратные преобразования от RS-232 к ТТЛ. Такая "инверсия" уровней обусловена стандартом RS-232.

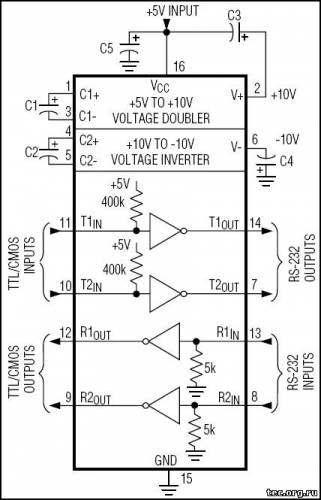

Структурная схема и схема включения микросхемы DS232A

С1..С4=0,1µF (электролитические либо керамические)


Более подробные характеристики микросхемы DS232A с электрическими, временными параметрами и графиками работы Вы можете изучить скачав файл документации ниже (на английском языке).

[ Скачать документацию на DS232A (112.2Kb) ]
Производитель: Maxim(Dallas semiconductor)
ЦЕНА розничная: 45руб | от 10шт: 40руб Код товара: 1271
