Главная » Электронные компоненты » СВЕТОДИОДЫ и ЖКИ » Светодиодные индикаторы и матрицы

DC56-11SRWA
Ограниченная партия товара, Распродажа | 21.12.2013, 10:46:35
ЦЕНА розничная: 30руб | от 10шт: 25руб

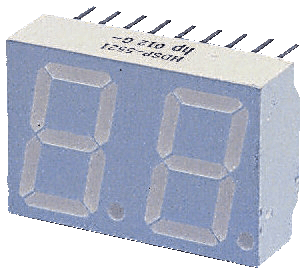

DC56-11SRWA - Двухразрядные семисегментные светодиодные индикаторы красного цвета свечения с десятичной точкой. Высота цифры 14,2мм (0,56''). Общий катод.

Изделия имеют два независимых цифровых разряда с отдельными выводами.

Основные характеристики DC56-11SRWA:

Количество разрядов
два
Схема соединений
общий катод
Цвет свечения
красный
Длина волны
640-660нм
Цвет лицевой панели
серый
Рабочий ток сегмента
20мА
Максимальный ток сегмента 30мА
Прямое напряжение
1,85..2,5в
Яркость свечения 4700-24000мКд
Высота цифры
14,2мм
Габаритные размеры
19х25х8мм

Cхема соединений DC56-11SRWA:



Два независимых цифровых разряда позволяют использовать индикатор DC56-11SRWA как при статической так и при динамической индикации.


Назначение выводов DC56-11SRWA:

1 E1
2 D1
3 C1
4 DP1 (точка)
5 E2
6 D2
7 G2
8 C2
9 DP2 (точка)
10 B2
11 A2
12
F2
13 Общий Анод 2
14 Общий Анод 1
15 B1
16 A1
17 G1
18 F1

Чертёж и расположение выводов индикатора DC56-11SRWA:

[ Скачать документацию на DC56-11SRWA (109.3Kb) ]
Производитель: Kingbright
ЦЕНА розничная: 30руб | от 10шт: 25руб
